ビノテクノ EZM(Erecting Zenith Mirror/正立天頂ミラー)

価格: ¥70,400 (税込)
種類:
数量:

返品についての詳細はこちら


正立視アクセサリの選び方はこちらをご覧ください!↓(クリック)

2インチサイズ取り付けの正立天頂ミラーです。平面鏡2枚の組み合わせにより像の正立化と90°の角度変更を行う設計を採用しています。筐体は超ジュラルミンをCNC加工機で精密に加工し製作されたもので、高い精度や強度を実現しています。

一般的な天頂ミラーや天頂プリズムとは異なり横へ38mm光路が移動する構造をしています。左へ移動する右側用と、右へ移動する左側用をご用意しています。これらをペアで使用することで双眼望遠鏡用としても適しています。左右ペアでも販売しております。また、鏡面の仕様も3種類からお選びいただけます。

ご購入時にはご希望の形態と鏡面の種類を選択してください。上画像は左側用の銀メッキ仕様。納期は通常2週間程度ですが、状況によってはさらにかかる場合があります。ご了承ください。




鏡面

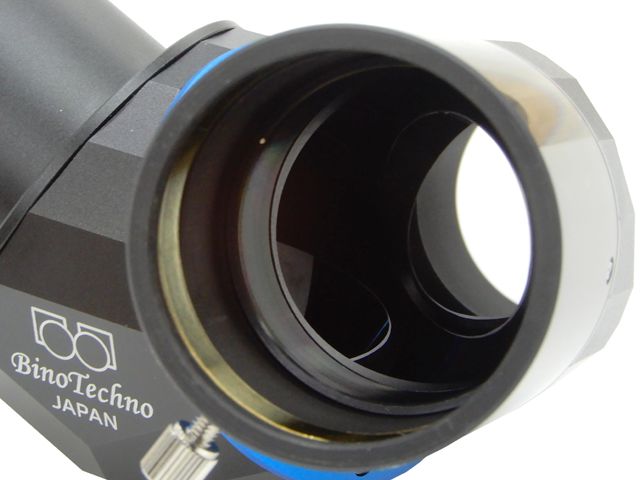

BT-001_07
鏡材は有効径35mm、面精度1/12λ以内、材質BK7のものを搭載しています。反射面をアルミ増反射コート、誘電体コート、銀メッキの3種類から選択可能です。アルミ増反射コートは一般的な鏡面で、主要可視光域で95%以上の反射率を持ちます。誘電体コートは高い耐久性と反射率を持つ鏡面で、最大99%以上の反射率を持ちます。銀メッキでは広い波長域での高い反射率を持ちます。特に赤色域の反射率に優れた鏡面です。価格は誘電体コート、銀メッキの場合はアルミ増反射コートよりも片側の場合で税込\7,700高となり、左右ペアではその2個分となります。お好みに合わせてお選びください。




鏡筒への取り付け例

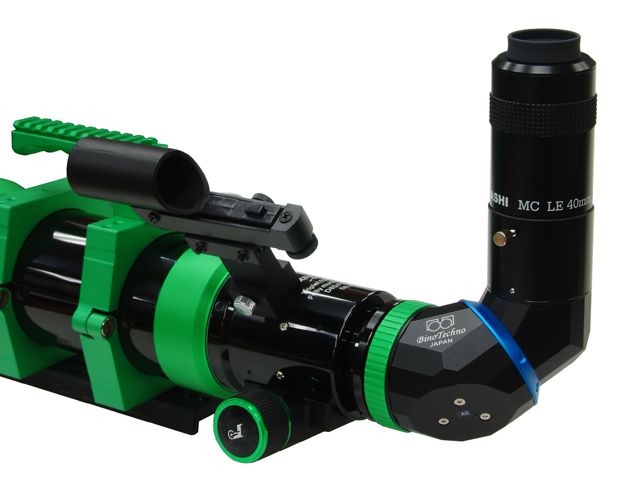

BT-001_08
光路長は2インチサイズでの運用の場合149.2mm必要となります。上画像はFOT85鏡筒、EZM左側、LE40mmを取り付けています。この状態ではドロチューブを約11mm繰り出した状態で無限遠付近に合焦します。左右のバランスが偏る状態となりますので、固定ネジ等をしっかりと締め付けて取り付けてください。鏡筒、接眼レンズ等は別売です。




ご注意
光路長が一般的な2インチ天頂ミラーよりも長くなるため取り付ける鏡筒や接眼レンズによっては合焦しない場合があります。また、質量が大きいため接眼部の強度や重心位置にも注意が必要です。お使いの鏡筒をよくご確認の上お求め下さい。




主な仕様
鏡材 有効径35mm、面精度(PV値)1/12λ以内、材質BK7
横方向シフト量 38mm
光路長 149.2mm(2インチサイズアイピース使用時)
151.2mm(アメリカンサイズアイピース使用時)
左右ペア使用時の最少目幅 58mm(ただしアイピースの最大外径が58mm以下の場合)
鏡筒側接続 2インチバレル(50.8mm)
対応アイピース 2インチサイズ(50.8mm)、アメリカンサイズ(31.7mm)
質量 左側:577g(実測値。アメリカンサイズアダプタ含む)
左右ペア:約1.2kg(アメリカンサイズアダプタ含む)

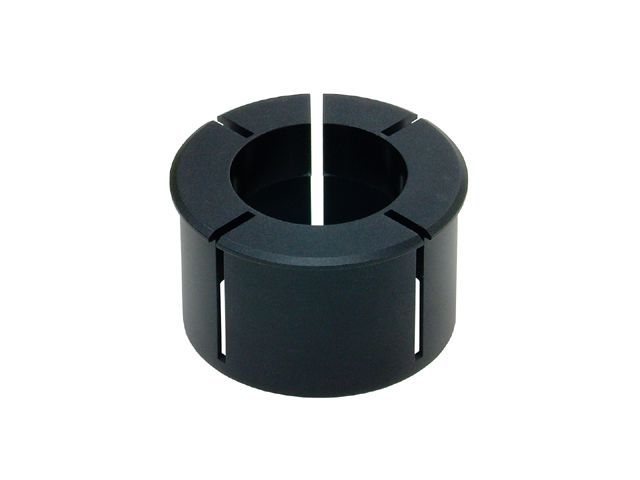

付属品 アメリカンサイズアダプタ、防塵キャップ
備考 左右ペアで発注時のみ、右側EZMの第1ミラーにX-Y光軸調整ネジ装着
