"585"カラーセンサーを搭載した冷却CMOSカメラとフィルター、フィルターホイールがセットになった、お得で扱いやすいセットです!
QHYCCD miniCAM8C Deep Skyコンボセットの特長

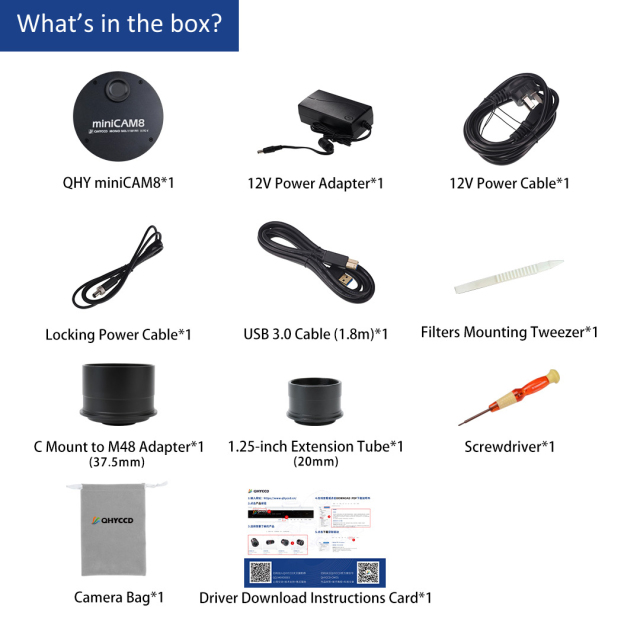

miniCAM8カラーカメラに以下の4枚フィルターが付属するセットです。
・Light pollution filter x1 |
・Heavy light pollution filter x1 |
・Four-channel enhancement filter x1 |
・UV/IR cut filter x1 |
付属するフィルター取付工具を使用して、フィルターはお客様自身でお取り付けしていただきます。
■miniCAM8 Deep Skyフィルター
miniCAM8C Deep Skyコンボセットに付属するフィルターは、Optolong Optics社によってカスタマイズされています。これには、光害フィルター、重光害フィルター、4チャンネルエンハンスメントフィルター、UV/IRカットフィルターが含まれます。
miniCAM8カメラ
新しい miniCAM8 は、直径がわずか 4 インチ強、厚さが数インチ (IMX585) で、コンパクトで高解像度、高性能の冷却イメージング システムであり、卓越した高品質の深宇宙画像や高品質で高解像度の惑星画像を撮影できます。
天体撮影においてコンパクトさを実現するには、センサー品質や熱電冷却といった、複数コンポーネントの冷却システムに求められる他の重要な機能を犠牲にすることが多々あります。しかし、新型miniCAM8は違います。ソニー製IMX585 8MPセンサーを搭載したminiCAM8は、周囲温度から-45℃までの温度差まで対応可能な完全なTE冷却機構と、フィルター8枚まで対応するフィルターホイールを内蔵しています。
■近赤外線感度
IMX585は、高感度とハイダイナミックレンジ(HDR)を実現するソニーのStarvis IIプロセッサーです。近赤外線域における感度は、IMX485と比較して約1.7倍向上しています。新カメラminiCAM8は、近赤外線域で最大60%、可視波長域で最大92%の量子効率を実現しています。
■裏面照射型センサー
裏面照射型の利点の一つは、フルウェル容量の向上です。これは特に、ピクセルサイズの小さいセンサーに有効です。一般的な表面照射型センサーでは、センサーの感光層に入射するターゲットからの光子は、まず感光層のすぐ上に埋め込まれた金属配線を通過する必要があります。この配線構造は光子の一部を反射し、センサーの効率を低下させます。
裏面照射型センサーでは、光は感光面の裏面から入射します。この場合、センサーの埋め込み配線構造は感光層の下にあります。その結果、より多くの光子が感光層に当たり、より多くの電子が生成されてピクセルウェルに捕捉されます。この光子と電子の生成比率は量子効率と呼ばれます。量子効率が高いほど、センサーは光子を電子に変換する効率が高く、暗い物体の画像をより高感度に捉えることができます。
■ゼロアンプグロー
miniCAM8 もゼロアンプグローカメラです。
■防露技術
QHY冷却カメラは、約20年にわたる冷却カメラ設計の経験に基づき、完全な結露制御ソリューションを実装しています。光学窓には結露防止ヒーターが内蔵されており、チャンバー内の結露を防ぎます。チャンバー窓用の電熱ボードが結露の発生を防ぎ、さらに、センサーチャンバー内の湿度を制御するシリコンゲルチューブソケット設計により、センサー自体を乾燥した状態に保ちます。
■冷却機能
QHYCCD は、デュアルステージ TE 冷却に加えて、暗電流ノイズを制御するための独自のテクノロジーをハードウェアに実装しています。
■リニアリティHDRモード
IMX585センサーのネイティブADCは12ビットです。16ビットと比較して、12ビット深度ではビット数が少なく、ダイナミックレンジが相対的に狭くなります。その結果、色階調の不足や情報損失の可能性といった問題が発生する可能性があります。miniCAM8の製品開発において、QHYCCDは高ゲインと低ゲインを統合し、データを16ビットに拡張しました。しかし、この16ビット深度はネイティブではないため、直線性の急激な変化が発生し、画像の滑らかな遷移に影響を与える可能性があります。この問題に対処するため、QHYCCDは「リニアリティHDR」モードを開発しました。このモードは、アルゴリズムベースのアプローチを用いてソフトウェアで画像の直線性を補正し、より滑らかな遷移とより豊かな色彩表現を実現します。
「リニアリティ HDR」モードでは、フルウェルは 46 ke- ですが、読み取りノイズはわずか 1.0e- です。ダイナミック レンジは最大 46,300:1 に達し、これは 93 dB または 15.5 ストップに相当します。
主な仕様 | |
---|---|
商品名 | QHYCCD miniCAM8M Deep Skyコンボセット |
センサー | Sony IMX585 裏面照射型 CMOS (カラー) |
解像度 | 3856×2180 |
ピクセルサイズ | 2.9um×2.9um |
センサーサイズ | 11.2mm×6.3mm |
フルウェル |
54ke- リニアリティHDRモード:46ke- |
読み出しノイズ |
0.76〜7.8e- リニアリティHDRモード:1.0e- |
ピークQE | 92% |
A/Dコンバータ | Dual 12-bit(出力16bit相当) |
フレームレート | フル解像度: 41.5FPS@8bit 23.5@16bit |
露出時間 | 11μ秒〜900秒 |
シャッタータイプ | Electronic Rolling シャッター |
内蔵バッファ | 512MB DDR3 |
コンピュータインターフェース | USB 3.0 |
望遠鏡インターフェース | 31.7mm、2インチノーズピース |
光学ガラス | AR+AR |
フィルターホイール | 8枚設置可能 |
バックフォーカス | 17.5mm |
冷却機能 | 2段TEC 1秒以上の露出:外気温-45度 |
質量 | 480g |
