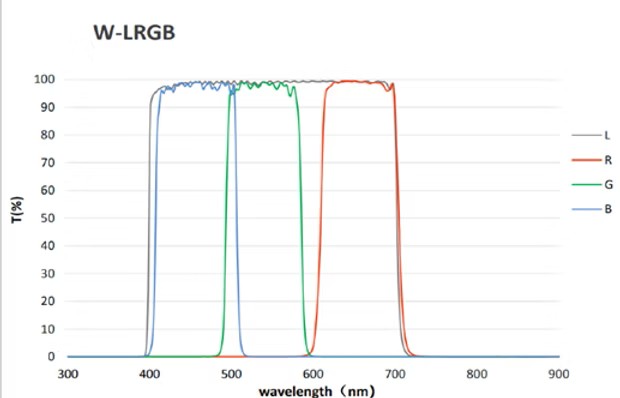

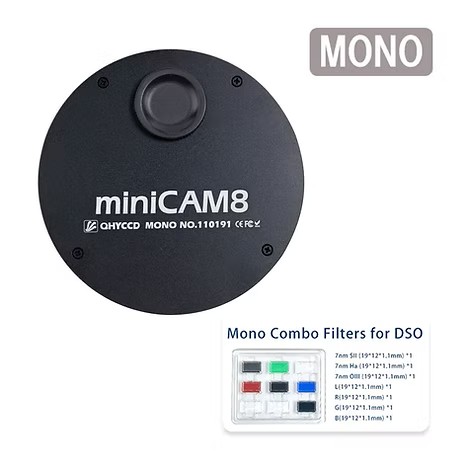

miniCAM8モノクロカメラにLRGB+SHO(3nm)の7枚フィルターが付属するセットです。

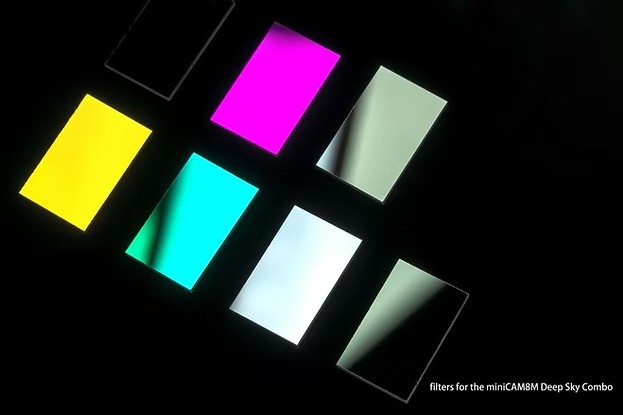

miniCAM8 Deep Skyコンボセットに付属するフィルターはカメラの特性に合わせてカスタム設計されています。サイズは19 mm x 12 mm x 1.1 mmです。miniCAM8M Deep SkyコンボセットのLRGBおよびSHOナローバンドフィルターは、XiMei Filters社によってカスタマイズされています。

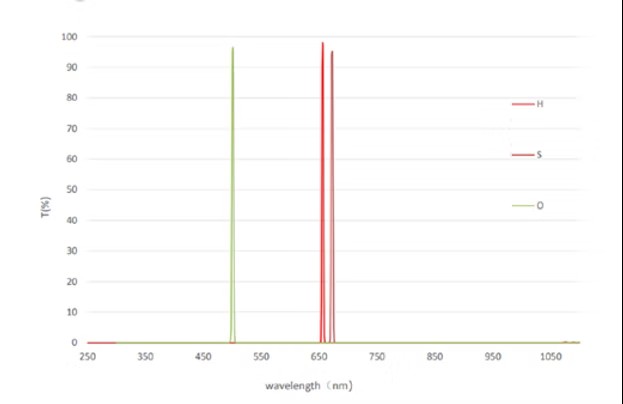

オリジナルのディープスカイフィルターセットと比べて、EVOバージョンは光学コーティング技術がアップグレードされ、ナローバンドフィルターのバンドパスが狭くなっています。
フィルターのOD値は5です。

※OD値は、フィルター通過後の光の減衰度合いを物理的に表す指標であり、撮影時に不要な光を抑制するフィルターの能力に直接影響します。OD値が高いほど、迷光抑制効果が強くなり、不要な光源の大部分を効果的に遮断し、画像のコントラストとディテールの鮮明度が向上します。

--以下、miniCAM8カメラの説明--------

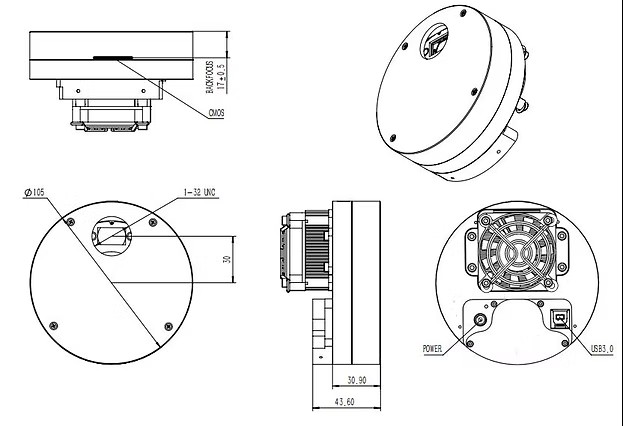

新しい miniCAM8 は、直径がわずか 4 インチ強、厚さが数インチ (IMX585) で、コンパクトで高解像度、高性能の冷却イメージング システムであり、卓越した高品質の深宇宙画像や高品質で高解像度の惑星画像を撮影できます。

天体撮影においてコンパクトさを実現するには、センサー品質や熱電冷却といった、複数コンポーネントの冷却システムに求められる他の重要な機能を犠牲にすることが多々あります。しかし、新型miniCAM8は違います。ソニー製IMX585 8MPセンサーを搭載したminiCAM8は、周囲温度から-45℃までの温度差まで対応可能な完全なTE冷却機構と、LRGBとナローバンド撮影に対応する8枚入りのフィルターホイールを内蔵しています。

IMX585は、高感度とハイダイナミックレンジ（HDR）を実現するソニーのStarvis IIプロセッサーです。近赤外線域における感度は、IMX485と比較して約1.7倍*向上しています。新カメラminiCAM8は、近赤外線域で最大60%、可視波長域で最大92%の量子効率を実現しています。

裏面照射型CMOS構造の利点の一つは、フルウェル容量の向上です。これは特に、ピクセルサイズの小さいセンサーに有効です。一般的な表面照射型センサーでは、センサーの感光層に入射するターゲットからの光子は、まず感光層のすぐ上に埋め込まれた金属配線を通過する必要があります。この配線構造は光子の一部を反射し、センサーの効率を低下させます。裏面照射型センサーでは、光は感光面の裏面から入射します。この場合、センサーの埋め込み配線構造は感光層の下にあります。その結果、より多くの光子が感光層に当たり、より多くの電子が生成されてピクセルウェルに捕捉されます。この光子と電子の生成比率は量子効率と呼ばれます。量子効率が高いほど、センサーは光子を電子に変換する効率が高く、暗い物体の画像をより高感度に捉えることができます。

miniCAM8 もゼロアンプグローカメラです。

QHY冷却カメラは、約20年にわたる冷却カメラ設計の経験に基づき、完全な結露制御ソリューションを実装しています。光学窓には結露防止ヒーターが内蔵されており、チャンバー内の結露を防ぎます。チャンバー窓用の電熱ボードが結露の発生を防ぎ、さらに、センサーチャンバー内の湿度を制御するシリコンゲルチューブソケット設計により、センサー自体を乾燥した状態に保ちます。

QHYCCD は、デュアルステージ TE 冷却に加えて、暗電流ノイズを制御するための独自のテクノロジーをハードウェアに実装しています。

IMX585センサーのネイティブADCは12ビットです。16ビットと比較して、12ビット深度ではビット数が少なく、ダイナミックレンジが相対的に狭くなります。その結果、色階調の不足や情報損失の可能性といった問題が発生する可能性があります。miniCAM8の製品開発において、QHYCCDは高ゲインと低ゲインを統合し、データを16ビットに拡張しました。しかし、この16ビット深度はネイティブではないため、直線性の急激な変化が発生し、画像の滑らかな遷移に影響を与える可能性があります。この問題に対処するため、QHYCCDは「リニアリティHDR」モードを開発しました。このモードは、アルゴリズムベースのアプローチを用いてソフトウェアで画像の直線性を補正し、より滑らかな遷移とより豊かな色彩表現を実現します。

「リニアリティ HDR」モードでは、フルウェルは 46 ke- ですが、読み取りノイズはわずか 1.0e- です。ダイナミック レンジは最大 46,300:1 に達し、これは 93 dB または 15.5 ストップに相当します。
