645レデューサーQE0.72×はFSQ-106ED鏡筒(生産終了)に装着することで焦点距離380mm、口径比1:3.6と屈折望遠鏡では類を見ないほど明るすることができる補正レンズです。4群4枚の大口径レンズを使用し、大きなイメージサークルと豊富な周辺光量、そしてイメージサークル全面に渡る鋭像を実現しています。イメージサークルはφ60mm、光量約70%以上を確保しています。また35mmフルサイズカメラの対角にあたるφ44mmの部分では90%以上の光量があります。レデューサーQE0.73×と比較すると約50%増の周辺光量で、現在一般に市販されている冷却CCDカメラやデジタル一眼レフカメラではほぼ周辺減光が気にることがありません。

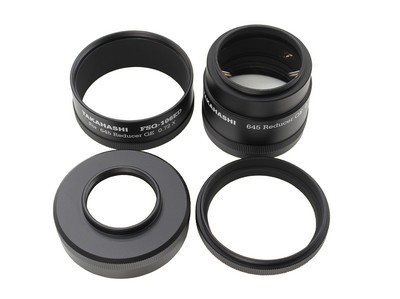

645レデューサーQE0.72×はセット品が2種類と645レデューサーQE0.72×レデューサー本体のみの3種類の形態で販売しています。FSQ-106ED鏡筒では基本的にはセット品を使用し、部品構成の異なる「標準セット」と「基本セット」をご用意しています。標準セットは645レデューサーQE0.72×本体、645RDアダプター、645RD補助リング、2種アダプター(CCA-250)の4点セットです。撮影を行う際はお使いのカメラに適合するカメラマウントDX-WRを追加する必要があります。基本セットは645レデューサーQE0.72×本体と645RDアダプターの2点のみで構成され、別売のカメラ回転装置(CCA-250)を併用した撮影を行いたい場合には基本セットと必要な部品をお求めいただければ使用可能になります。基本セットにつきましては基本セットの商品ページを参照してください。

645レデューサーQE0.72×レデューサー本体のみでお求めの場合は645RDアダプター、645RD補助リングまたはカメラ回転装置(CCA-250)のどちらか、2種アダプター(CCA-250)、お使いのカメラに適合するカメラマウントDX-WRを別途ご用意いただければ使用可能です。

FSQ-106EDP鏡筒では接眼部の部品構成変更により645レデューサーQE0.72×レデューサー本体のみとカメラマウントDX-WRの2点をご用意いただければ取り付けできるようになりました。セット品でも使用は可能ですが一部の部品が鏡筒付属品と重複します。ご注意ください。

詳しい接続方法はシステムチャートを参照してください。


システムチャート
FSQ-106ED(生産終了)


接続方法

レデュサー本体の取り付けは、FSQ-106ED鏡筒内部のG4レンズ後端ネジに直接ねじ込む形で、接眼部にかかる負担を軽減できる構造になっています。先に645RDアダプターをドロチューブに取り付けてからレデューサー本体を645RDアダプターの中を通してG4レンズ後端へねじ込んで取り付けます。レデューサー本体接眼側にネジはありません。645RD補助リングまたはカメラ回転装置(CCA-250)以降は645RDアダプターに接続されます。


スポットダイヤグラム

主な仕様
形式		4群4枚フラットフィールドレデューサー（フラットマルチコート付）
焦点距離		380mm
口径比		1:3.6
イメージサークル		φ60mm(光量70%)
メタルバック		56.2mm
スポットサイズ		中心10μm、周辺20μm
セット内容		645レデューサーQE0.72×本体、645RDアダプター、645RD補助リング、2種アダプター(CCA-250)

※メタルバック=2種アダプター後端から焦点までの距離 となります。

※このレデューサーは鏡筒最後部のレンズ鏡室に取り付けます。ドロチューブには接続されません。最後部のレンズ鏡室への72mmフィルターの取り付けはできなくなります。72mmフィルターを取り付けたまま645レデューサーを取り付けることはできません。フィルターを併用する撮影をお考えの際はカメラマウントDX-WRの対物側に48mmフィルターが取り付けできます。カメラマウント部分でのケラレが発生する場合があります。ご了承ください。
