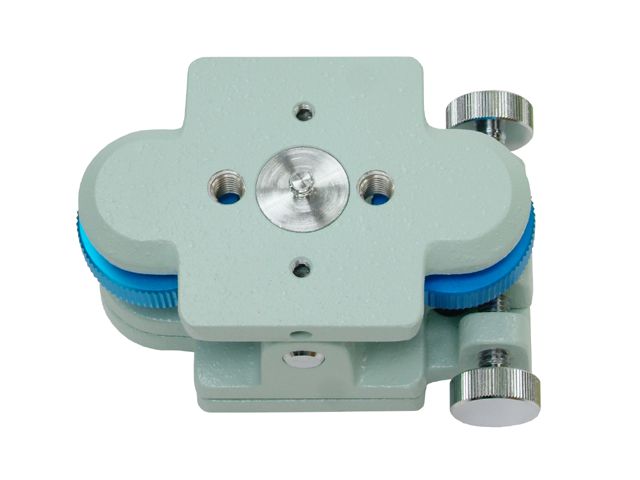

本体色はブラックのみになります。下の画像では本体色ライトブルーのものが掲載されていますが生産終了になりました。ご了承ください。
高い強度を活かしガイドマウントとしてもお使いいただける汎用性の高い微動装置です。微動部は固定力を重視して設計しました。上下微動は中央の軸を支点としたシーソー式で、ふたつの青いノブを回して上下に動かします。左右方向の微動はタカハシ製赤道儀に採用されている左右の押しネジで中央の金具を挟むタイプのものです。
高い強度を活かしガイドマウントとしてもお使いいただける汎用性の高い微動装置です。微動部は固定力を重視して設計しました。上下微動は中央の軸を支点としたシーソー式で、ふたつの青いノブを回して上下に動かします。左右方向の微動はタカハシ製赤道儀に採用されている左右の押しネジで中央の金具を挟むタイプのものです。
微動ステージ上部には、着脱式のW1/4カメラネジ(固定ネジ)・35mm間隔のM8ネジ穴(タカハシ規格)がございます。M8ネジ穴はヘリサートで補強されていてネジ穴が磨り減り辛くなっています。
微動ステージ底面は、中央にW1/4カメラネジ穴・35mm間隔のM6ネジ穴がございます。M6ネジ穴はM8ネジ穴(タカハシ規格)などを利用してM6ネジを通し、微動ステージを固定する事ができます。

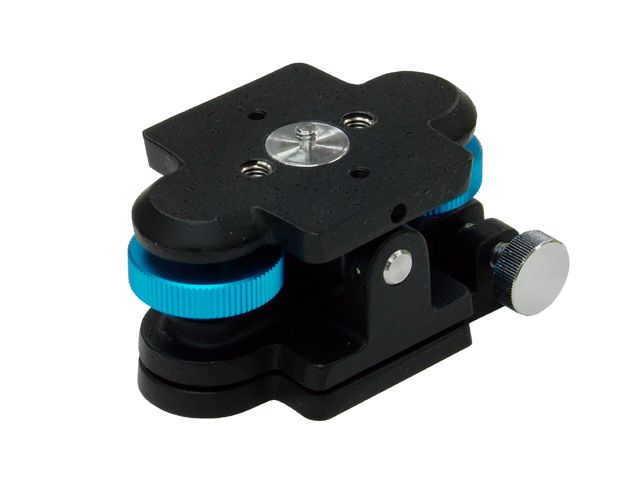

上面
35mm間隔にM8ネジ穴が2か所開けられ、1/4インチネジが装備された固定ネジが取り付けられています。
底面
35mm間隔にM6ネジ穴が2か所、その中央には1/4インチネジ穴が開けられています。

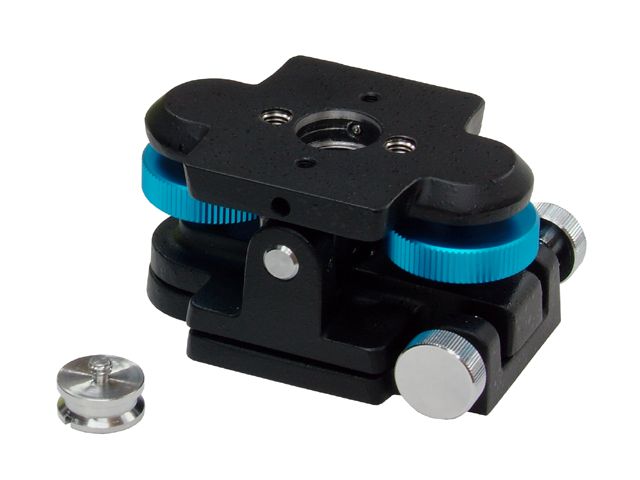

固定ネジを取り外した状態
上面に鏡筒バンドなどをM8ネジで取り付ける場合では固定ネジを取り外すか上下逆に取り付けてご使用ください。
底面に別売のW3/8変換アダプターを取り付けた状態
3/8インチの太いネジで三脚やプレートなどに取り付けることができるようになります。
※AZ微動ステージの「高さ」(底面と上面の距離)は、両面が並行の状態で、約58mmです。
微動ステージ底面は、中央にW1/4カメラネジ穴・35mm間隔のM6ネジ穴がございます。M6ネジ穴はM8ネジ穴(タカハシ規格)などを利用してM6ネジを通し、微動ステージを固定する事ができます。
上面
35mm間隔にM8ネジ穴が2か所開けられ、1/4インチネジが装備された固定ネジが取り付けられています。
底面
35mm間隔にM6ネジ穴が2か所、その中央には1/4インチネジ穴が開けられています。
固定ネジを取り外した状態
上面に鏡筒バンドなどをM8ネジで取り付ける場合では固定ネジを取り外すか上下逆に取り付けてご使用ください。
底面に別売のW3/8変換アダプターを取り付けた状態
3/8インチの太いネジで三脚やプレートなどに取り付けることができるようになります。
※AZ微動ステージの「高さ」(底面と上面の距離)は、両面が並行の状態で、約58mmです。
