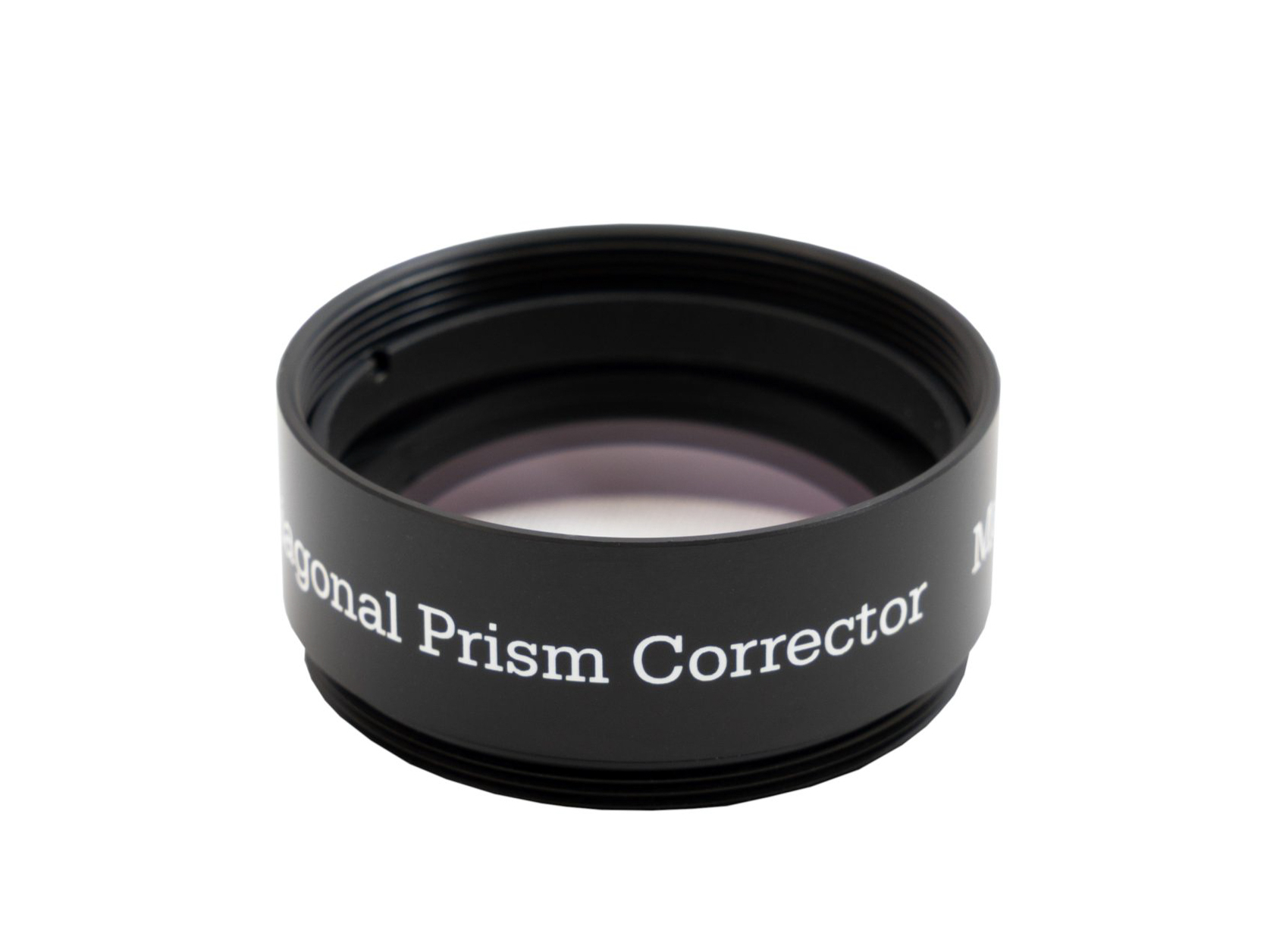

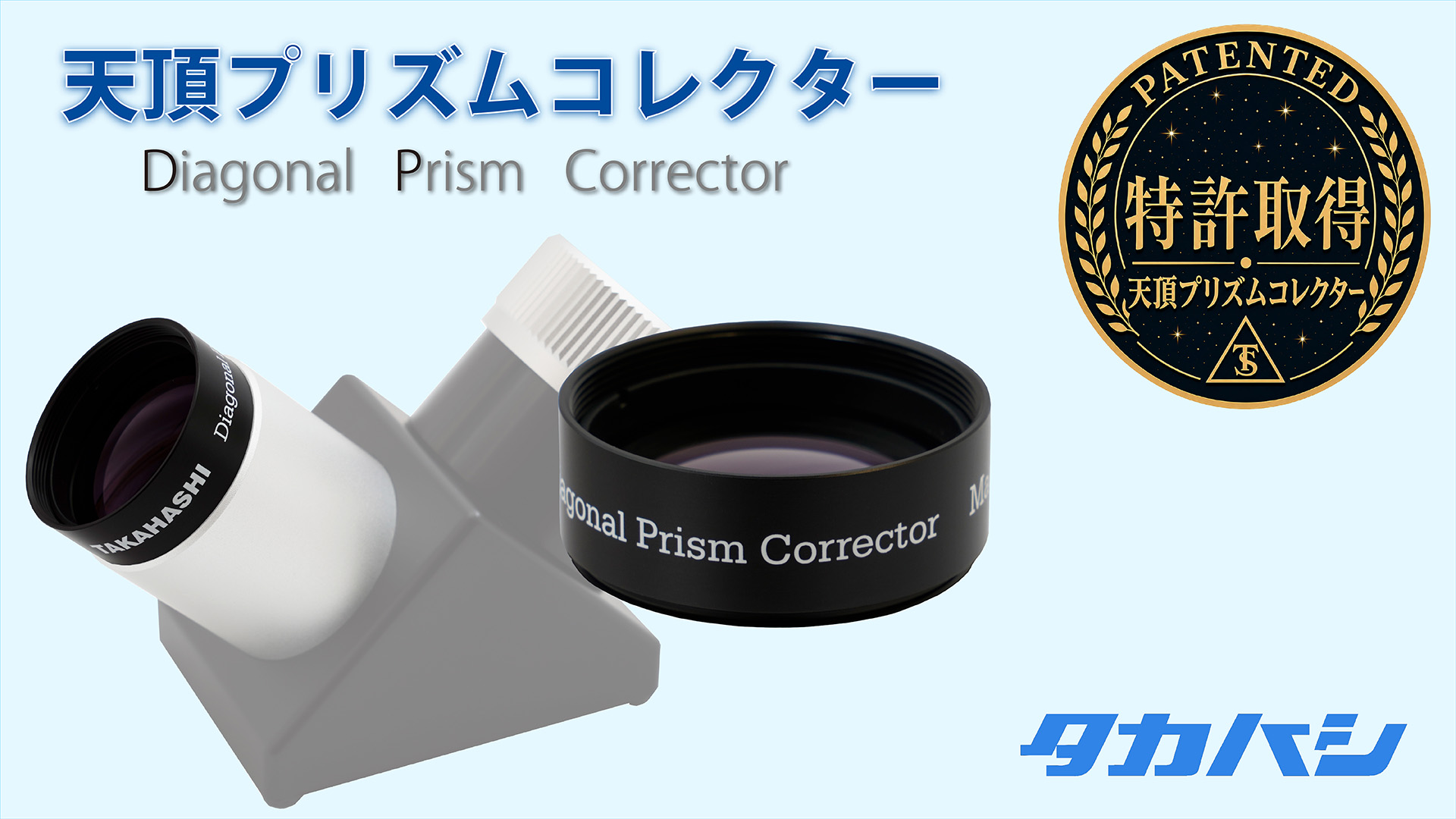

天頂プリズムコレクターは天頂プリズムに由来する収差を抑える補正レンズです。

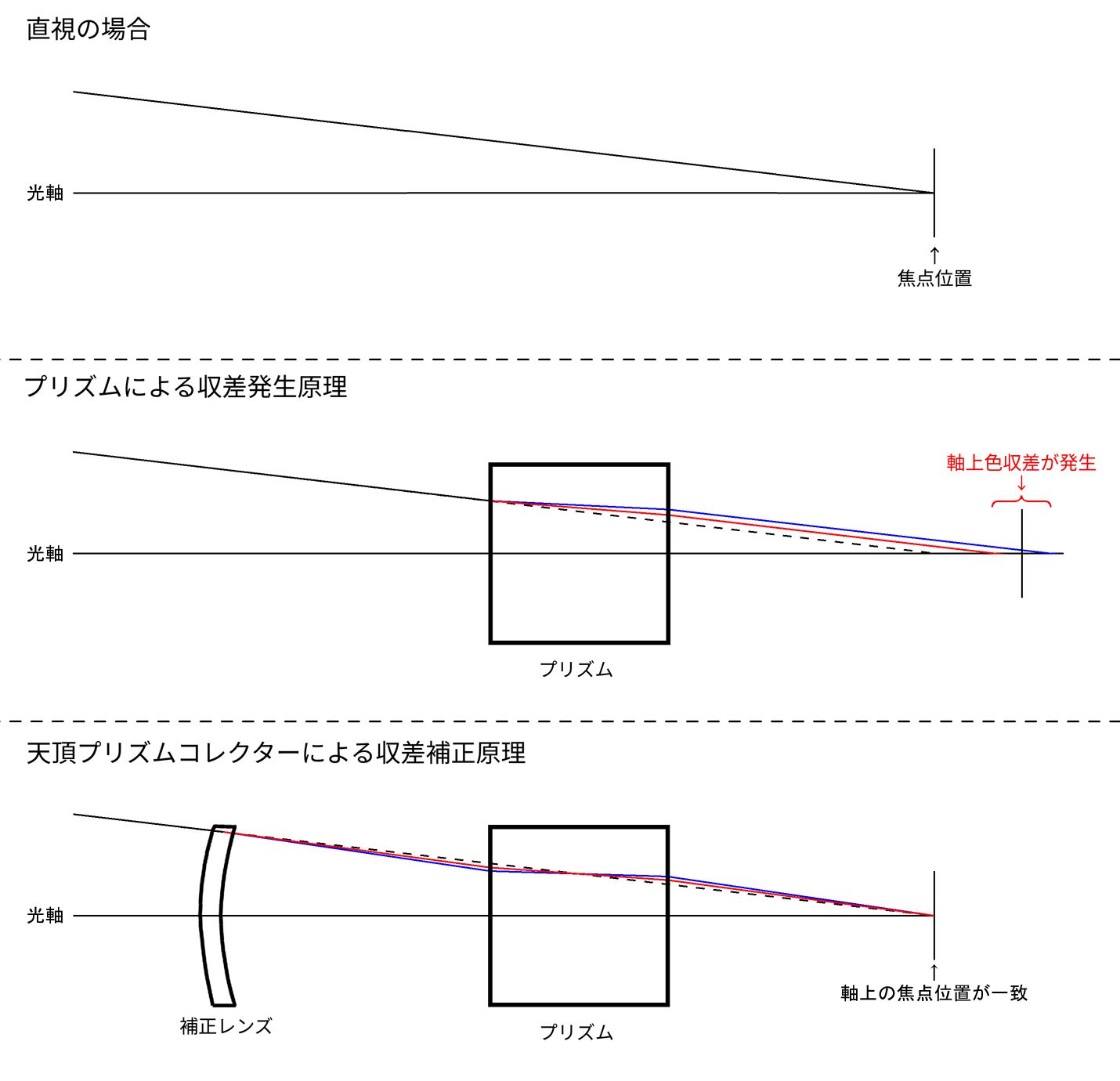

天頂プリズムに組み込まれている直角プリズムは、光がプリズム内を透過する際に、若干の色収差を発生させ、像へ影響を及ぼします。上図は、プリズムを模式的に平行平面ガラスブロックとして表し、大まかな光路を強調して表したものです。プリズムへ入射した光は屈折によって収束が穏やかになるため、プリズムから出た後の焦点位置に変化が生じます。プリズムの屈折率は波長によって異なるので、波長ごとの焦点位置にずれが生じます（軸上色収差）。この影響は焦点距離が短く、入射角が大きくなるほど大きくなります。

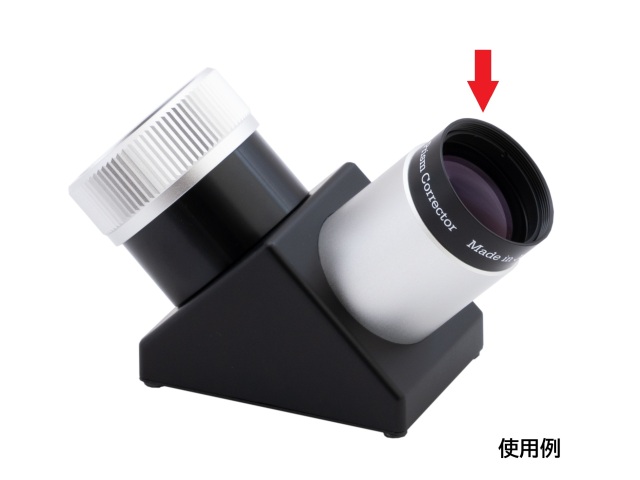

天頂プリズムコレクターは、天頂プリズムの対物側にメニスカス型補正レンズを配置することで、プリズムで生じる軸上色収差を補正します。すべての鏡筒で効果が得られるわけではありませんが、適合する鏡筒では直視の状態と遜色のない鋭像が得られます。

今回この補正技術について、タカハシは特許を取得いたしました。

天頂プリズムコレクターによる改善効果が特に大きいのは、FCT-65DやFSQ-80FCなどの色の分散を生じさせない光学設計の短焦点屈折望遠鏡です。本製品を使用することで、天頂プリズム31.7MCを単独で使用した場合と比較して結像性能が大幅に改善し、直視の状態とほとんど変わらない鋭像が得られます。中心収差の極めて少ないTOAやMewlonシリーズとのマッチングも良好で、鏡筒本来の高倍率眼視性能をほぼ完全に引き出せるようになります。

一方、FS-60CやFC-76Dシリーズは、色の分散を生じさせることで、眼視使用時に芯のある星像を得る光学設計を行っているため、本品は使用せず、天頂プリズム31.7MCを単独で使用した方が像は良くなります。 各鏡筒と天頂プリズムコレクターの相性については、下記の適合表をご参照ください。

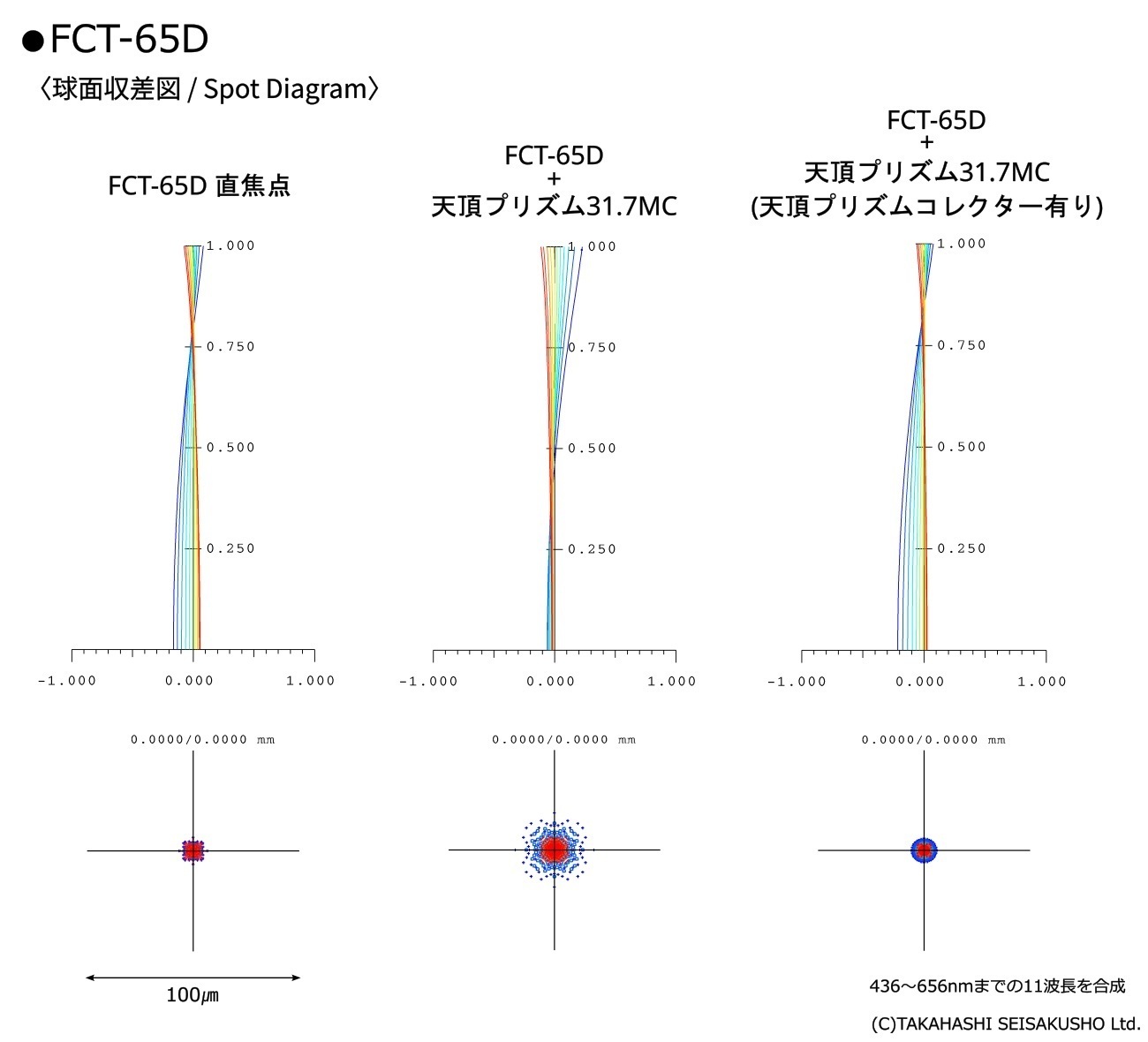

FCT-65Dはカラークロス型の収差補正により焦点内外像の色付きを僅少にする設計です。この設計の場合はプリズムの影響が大きく、特に焦点内外像での着色が目立つようになります。

天頂プリズムコレクターを取り付けることで色収差は大幅に減少し、大きな改善効果が得られます。

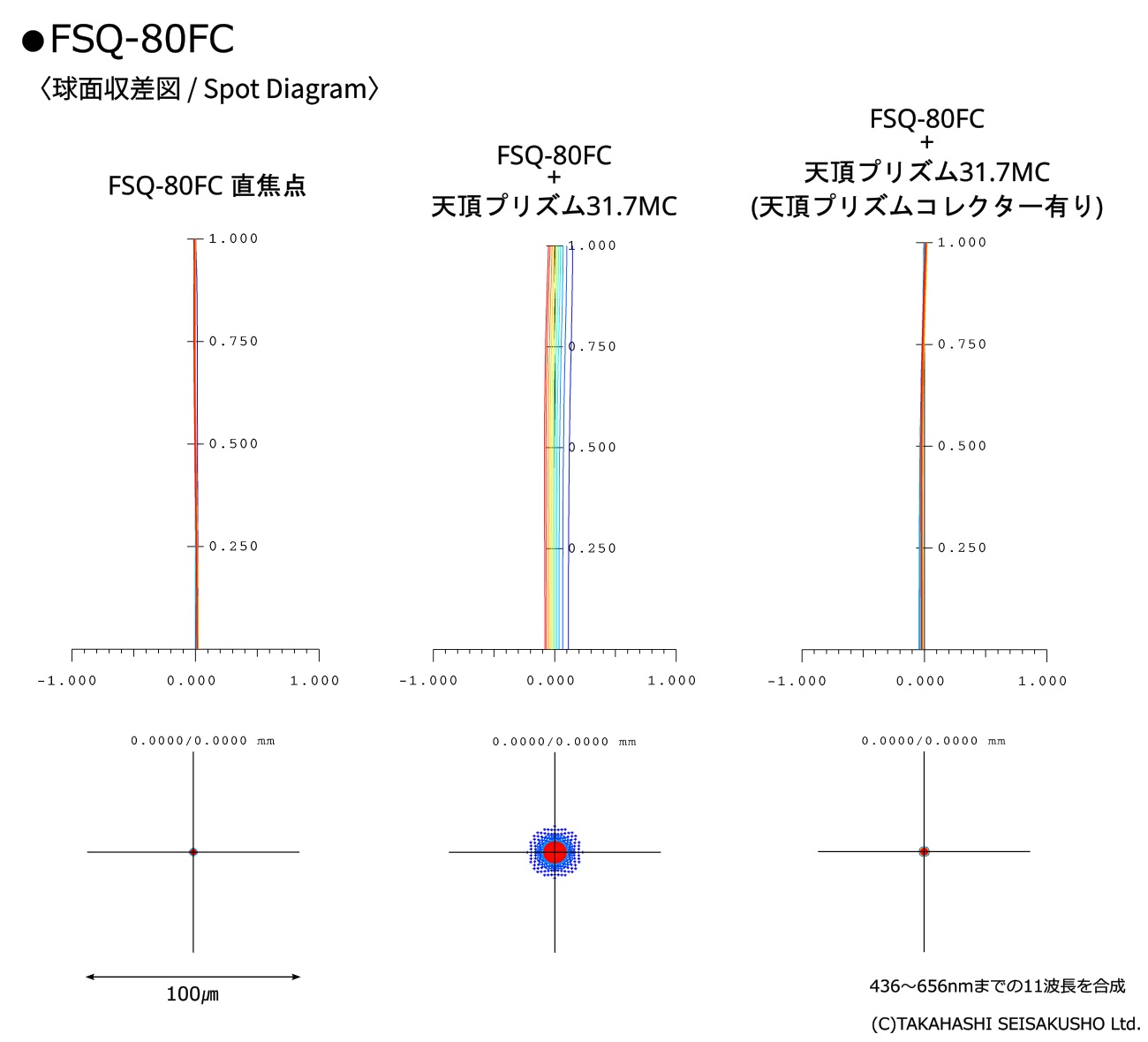

最も効果を発揮する鏡筒がFSQ-80FCです。焦点距離が短く、一本線型の収差特性を持つこの鏡筒はプリズムの影響を顕著に受けます。天頂プリズム31.7MCのみを使用すると各波長は交差することなく分散してしまい、芯のない色付きの星像となってしまうためシステムチャートでも推奨しておりませんでした。

天頂プリズムコレクターを取り付けることで結像性能が回復し、直視の状態とほとんど変わらない鋭像を捉えることが可能となります。

これに伴い、FSQ-80FCのシステムチャートも更新いたしました。

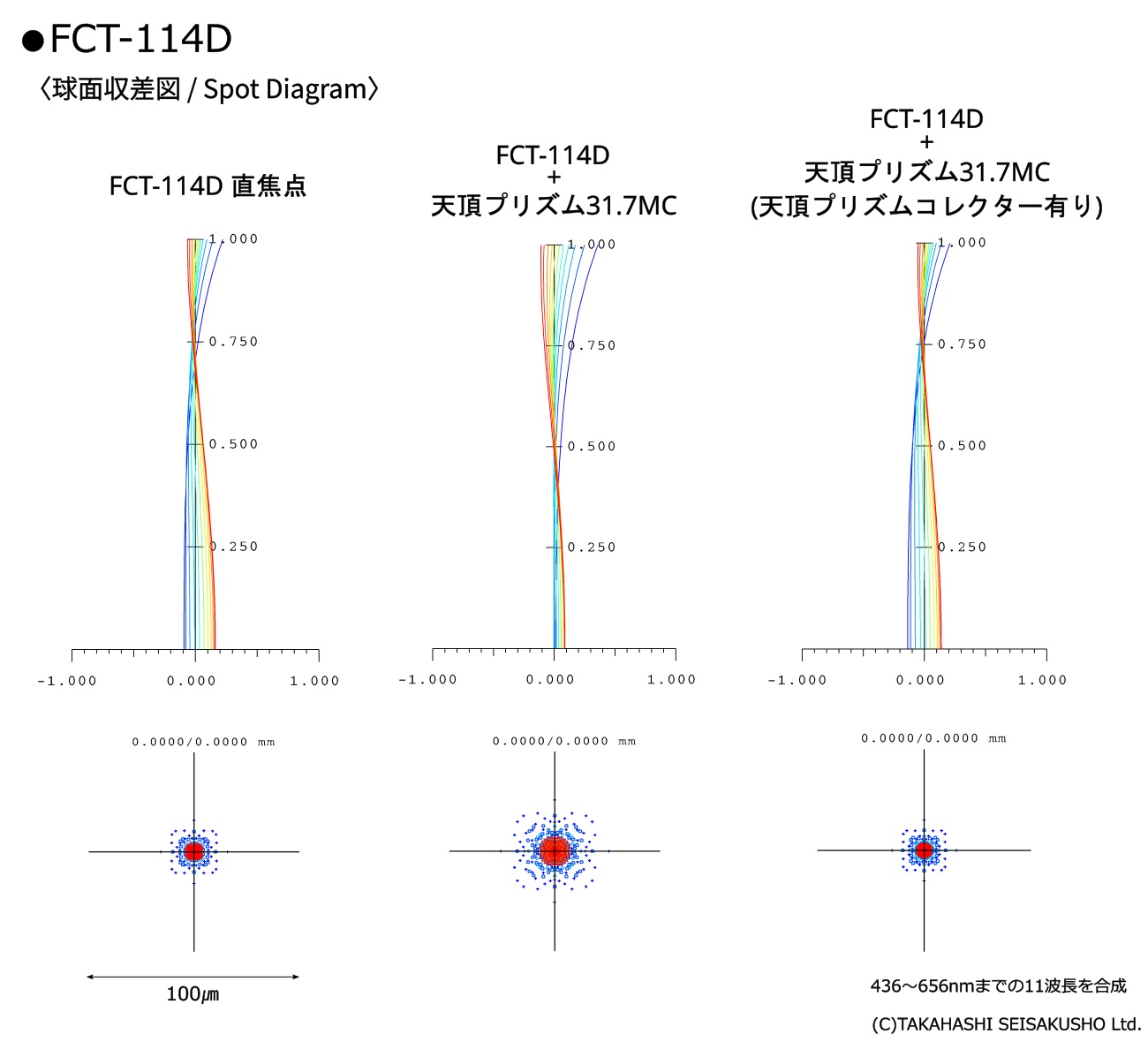

FCT-114Dシリーズは球面収差図の70%付近で交差することで色収差のバランスを取る設計をしています。天頂プリズム31.7MCのみでは、クロスポイントが40%付近まで移動し、外周部分の色収差のばらつきが大きくなります。

天頂プリズムコレクターを取り付けることで、この変動を補正し、直視の状態とほとんど変わらない状態にまで回復します。

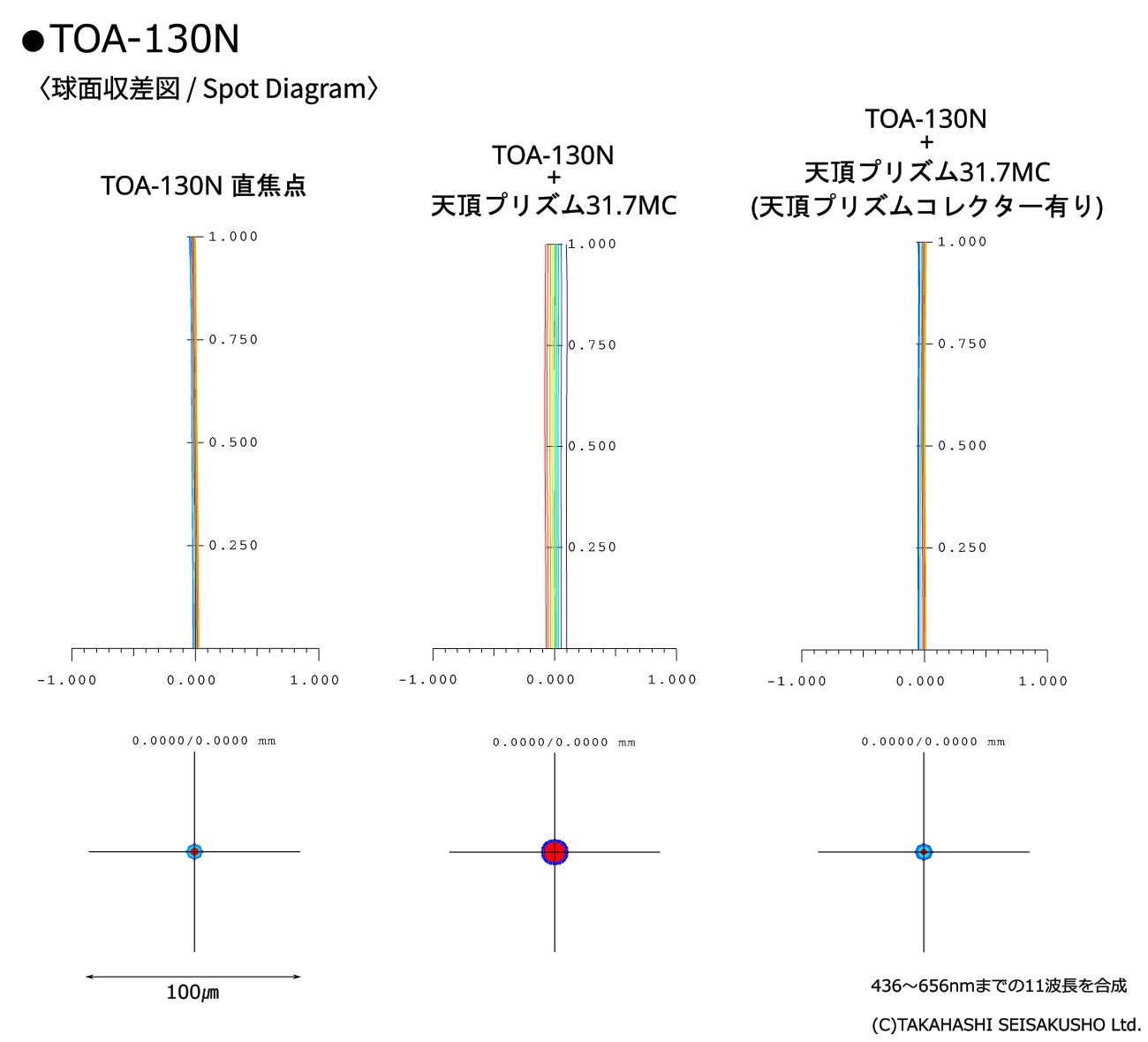

無収差の中心像を誇るTOAシリーズも直角プリズムによる色収差の分散の影響を顕著に受けます。上図の通り、天頂プリズム31.7MCのみの場合、一本線型の収差図が分散してしまっています。

天頂プリズムコレクターを使用することで、直視に近い状態まで改善し、実用上ほとんど変わらない鋭像を得ることが可能です。

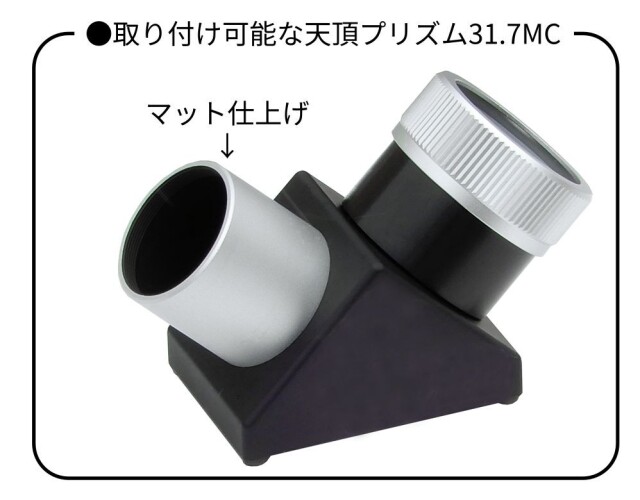

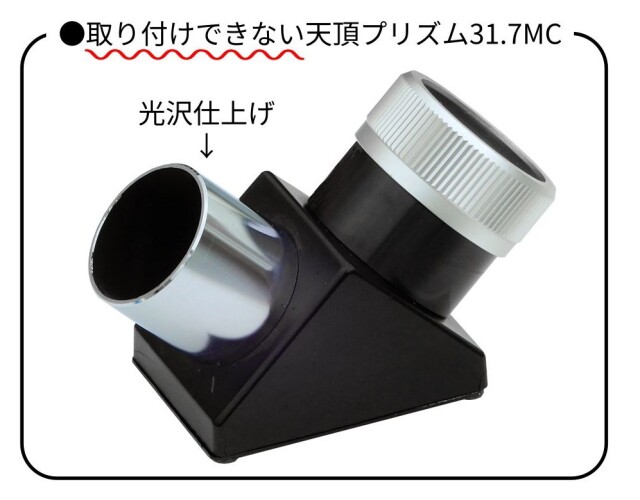

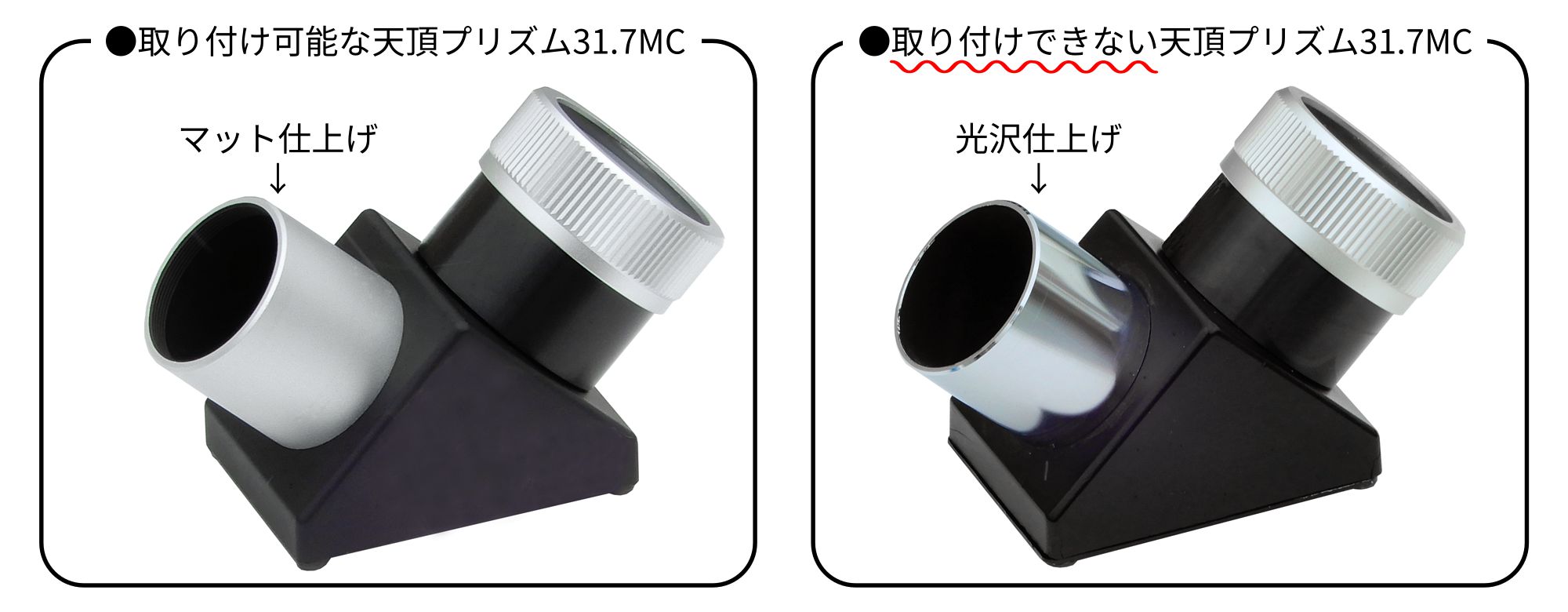

天頂プリズムコレクターは天頂プリズム31.7MC（バレルがマット仕上げの現行仕様）にのみ適合します。バレルが【光沢仕上げ】の旧仕様品には取り付けできませんのでご注意ください。

また、天頂ミラー50.8と四頭ターレットレボルバー31.7D、生産終了品の天頂プリズム（各種）にも取り付けできません。天頂プリズムコレクターをお使いになりたい場合は現行仕様の天頂プリズム31.7MCをご検討ください。

※バレルのみの交換対応は実施しておりません。ご了承のほどお願いいたします。
