FCT-L COリング100DFの主な特長
商品の概要

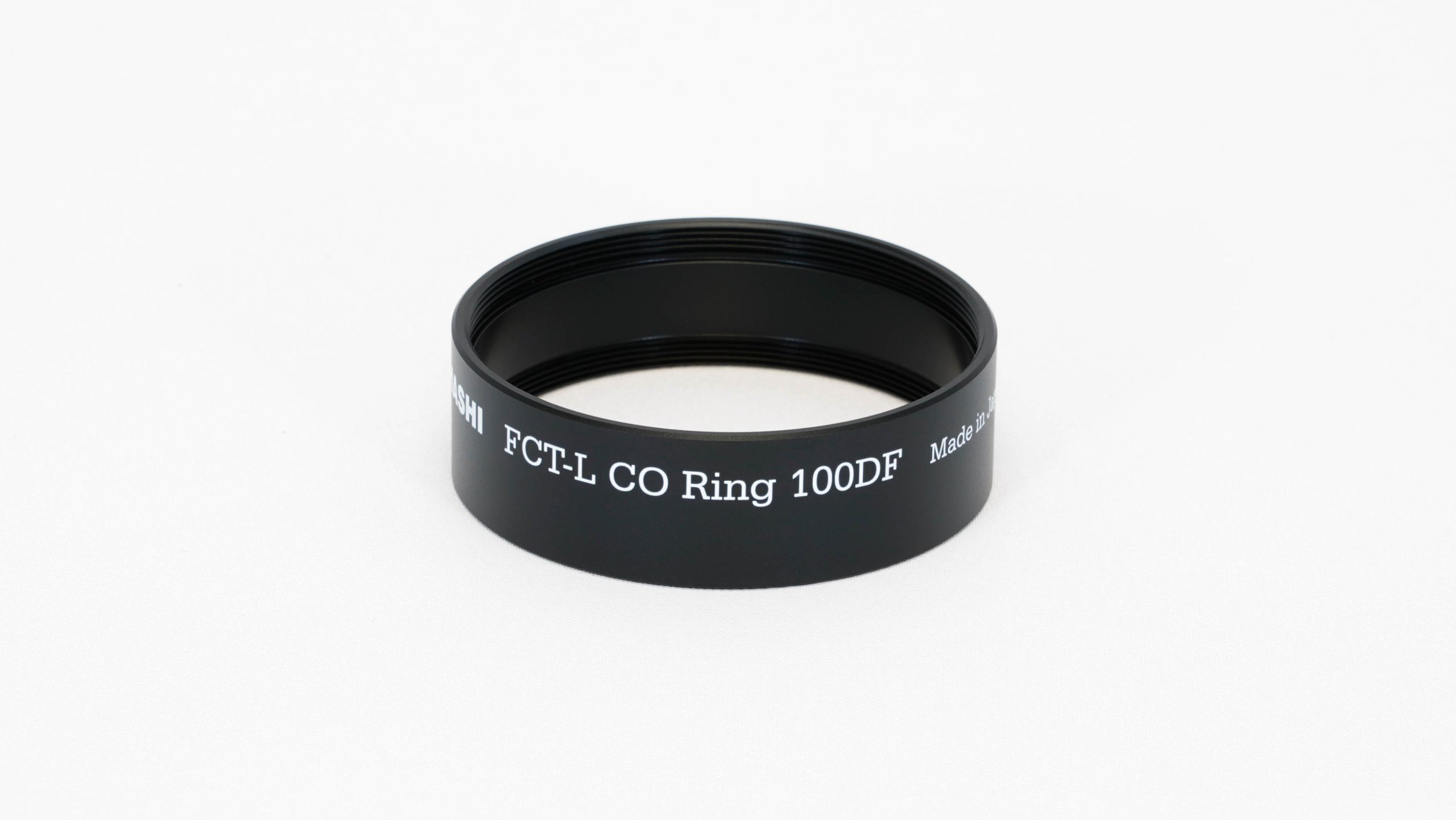

FCT-L COリング100DFは、FC-100DFと、FCT-L フラットナー0.99× / FCT-L レデューサー0.8×を接続するための専用リングです。光路長は23mmで、対物側・接眼側ともにM72
P=1.0メスネジとなっています。対応するCOリングを使用することで、各補正レンズが適切な位置に配置され、設計どおりの補正性能が得られます。
対応する鏡筒と補正レンズ
FC-100DFで「FCT-L フラットナー0.99×」または「FCT-L レデューサー0.8×」を使用する際に使用します。FCT-114DF、FCT-114DS、FC-100DZには本製品ではなく「FCT-L
COリング114D」を使用してください。
COリングの種類にご注意ください
FCT-L COリングは鏡筒によって使用する種類が異なります。FCT-114DF、FCT-114DS、FC-100DZには「FCT-L COリング114D」、FC-100DFには「FCT-L
COリング100DF」を使用します。光路長が異なるため、必ずお使いの鏡筒に適合するCOリングをお選びください。
適合表
| 鏡筒 | 使用するCOリング | 使用できる補正レンズ |
|---|---|---|
| FCT-114DF | FCT-L COリング114D <KA34200> |
FCT-L フラットナー0.99× FCT-L レデューサー0.8× |
| FCT-114DS | FCT-L COリング114D <KA34200> |
|
| FC-100DZ | FCT-L COリング114D <KA34200> |
|
| FC-100DF | FCT-L COリング100DF <KA19200> |
接続について
FCT-L COリング100DFは、対応鏡筒とFCT-L フラットナー0.99×またはFCT-L レデューサー0.8×の間に取り付けて使用します。各鏡筒との接続には別売の「カメラ回転装置M
<KA23200N>」を使用します。
カメラ側の接続には、使用するカメラに応じて「M72-M48 CMOSアダプター」「M72-M54 CMOSアダプター」「M72 一眼アダプター」などを使用します。詳しい接続方法は、下記のシステムチャートをご確認ください。
| 主な仕様 | |
|---|---|
| 商品名 | FCT-L COリング100DF |
| 商品コード | KA19200 |
| 対応機種 | FC-100DF |
| 光路長 | 23mm |
| 取り付け規格 | 対物側：M72 P=1.0 メス 接眼側：M72 P=1.0 メス |
| 大きさ | φ76×23mm |
| 質量 | 37g |
