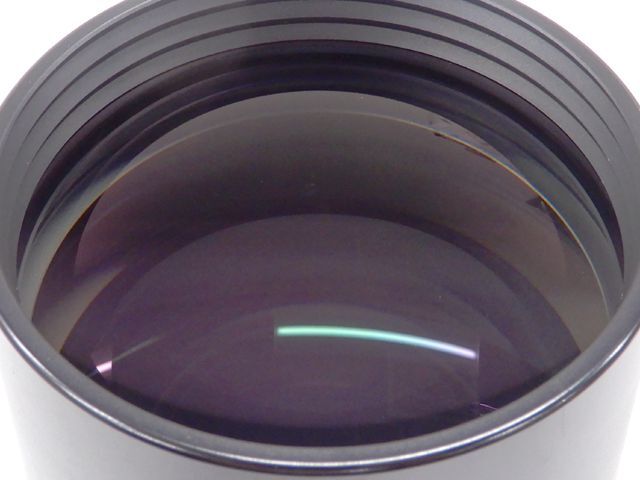

107FL・90FL専用の中判サイズセンサーに対応するイメージサークルを持つレデューサーです。新設計の3群4枚構成で、前玉にEDレンズを採用することにより優れた収差補正効果を発揮しています。焦点距離は0.7倍となり、107FL装着時に420mm、90FL装着時に350mmへ短縮することができます。F3.9の明るい鏡筒として使用できるようになることで淡く広がった星雲などの撮影に威力を発揮します。厚みのあるレンズ側面には乱反射を抑制するためのコバ塗りも丁寧に施されており、性能を最大限発揮できるように作られています。
φ56mmの広いイメージサークルを持ち、周辺光量は107FLで約65%、90FLで約75%を実現しています。φ43mmでは107FLで約76%、90FLで約82%の豊富な光量を持っているので、35mmフルサイズセンサーカメラでの撮影にも効果的です。カメラの接続には別途お持ちのカメラに適合するカメラマウントや接続環が必要になります。お使いの環境に合わせてお求めください。
接続例 (太字はEDレデューサー0.7×DGQG[7770]の内容物)
●107FL対物レンズから一眼レフカメラの場合
107FL対物レンズ[2107] - フロントコネクター[7770] - M75ヘリコイド[7875] - レデューサーセル[7770] - M68.8→M57AD[7507] - M57回転装置DX[7352] - カメラマウントホルダーM[7000] - カメラマウント[5002〜5009、50021]
●90FL対物レンズからミラーレス一眼カメラの場合(ペンタックスQを除く)
90FL対物レンズ[2591] - フロントコネクター[7770] - M75ヘリコイド[7875] - レデューサーセル[7770]+90FL用スペーサー - M68.8→M57AD[7507] - M57回転装置DX[7352] - カメラマウントホルダーM[7000] - M49.8延長筒S[7921] - M49.8延長筒M[7922] - カメラマウント[5011〜5013、5015〜5017、5032、5033]
●107FL対物レンズからペンタックスQの場合
107FL対物レンズ[2107] - フロントコネクター[7770] - M75ヘリコイド[7875] - レデューサーセル[7770] - M68.8→M57AD[7507] - M57回転装置DX[7352] - カメラマウントホルダーM[7000] - スペーサー2mm(60φ)[7879] - M49.8延長筒S[7921] - M49.8延長筒S[7921] - M49.8延長筒M[7922] - カメラマウント ペンタックスQ用[5014]
●90FL対物レンズからペンタックス645の場合
90FL対物レンズ[2591] - フロントコネクター[7770] - M75ヘリコイド[7875] - レデューサーセル[7770]+90FL用スペーサー - カメラマウント ペンタックス645用[5030]
●107FL対物レンズからフジGFXの場合 ([7924]は今後発売予定)
107FL対物レンズ[2107] - フロントコネクター[7770] - M75ヘリコイド[7875] - レデューサーセル[7770] - [7924] - カメラマウント フジGFX用[5031]

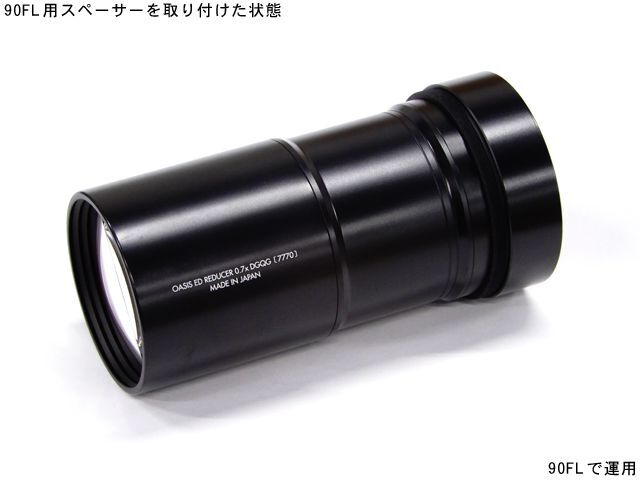

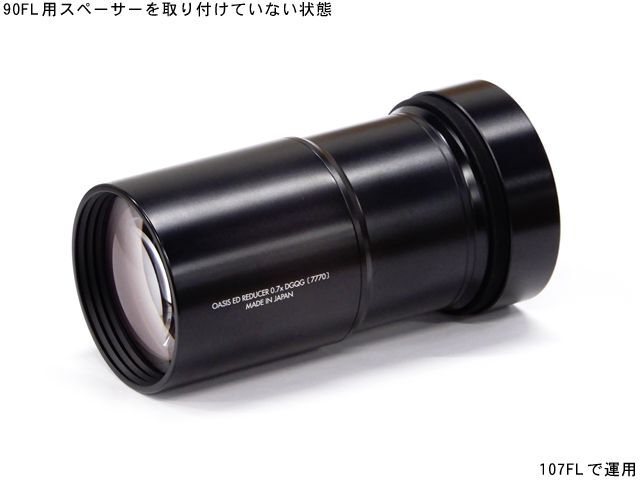

90FLでの使用時はレデューサーに付属の90FL用スペーサーを併用する必要があります。このスペーサーは107FLでは使用しません。上記例とは異なる対物レンズを使用する場合は適宜前半を組み替えてお考え下さい。
ご注意
本製品は単体では使用できません。別途107FLか90FLの対物レンズ、M75ヘリコイド、カメラマウント等を併用する必要があります。架台へ搭載させるには別途マルチバンド80φ[7085]やマルチバンド用スペーサーL20[7020]、ロングプレート200[3200]等を併用してください。カメラマウントホルダーM[7000]の代わりにM57→M49.8ADSS[7923]を使用した場合は所定の性能が出ませんので、必ずカメラマウントホルダーM[7000]をご使用ください。107FL、90FL以外の対物レンズに取り付けた場合での相性は保証できません。
| 主な仕様 | ||
| 型番 | 7770 | |
| レンズ構成 | 3群4枚マルチコート(コバ塗済) | |
| 全長(光路長) | 152(21)mm | |
| 質量 | 約855g | |
| 外径(最大) | 80mm ※レンズセル部：73mm | |
| 各対物レンズ装着時の鏡筒焦点距離 | 107FL：420mm 90FL：350mm |
|
| 各対物レンズ装着時の周辺光量 | 107FL：φ56mm 約65%、φ43mm 約76% 90FL：φ56mm 約75%、φ43mm 約82% |
|
| 対応対物レンズ | 107FL、90FL専用(※その他の対物レンズとの相性は保証しません) | |
| パーツ取付サイズ | 対物側：M77.6P0.75オス、カメラ側：M68.8P0.75メス | |
| 内容物 | レデューサーセル、リアアダプター、90FL用スペーサー、 フロントコネクター、前後キャップ、説明書 ※レデューサーセルとリアアダプターは組み立てた状態で梱包されています |
|
