コストパフォーマンスに優れるエントリーモデル
入門用として最適な屈折式鏡筒AE81Mと、コンパクトながら本格的な天体観測に対応するAP赤道儀(AP-SMマウント / AP-WLマウント)とのセットモデル。ベテランのお手軽機材としてはもちろん、赤道儀を初めて使用される方にもおすすめです。
Vixen 天体望遠鏡 AP-AE81M・SM/WLの特長
AP-SMマウントとAP-WLマウントの違い
STAR BOOK ONEコントローラー
ワイヤレスユニット
| AP-SMマウント | AP-WLマウント | |
|---|---|---|
| モーター | 1軸(赤経)モーター | 2軸モーター |
| コントローラー | STAR BOOK ONEコントローラー | ワイヤレスユニット |
| 電源 | 単三乾電池4本/USB出力付外部電源※ | USB出力付外部電源※ |
※0.5A以上(赤緯モーターモジュール併用の場合は1A以上)供給可能なDCP準拠のUSB出力付外部電源(USB Micro-B型対応)(USB3.0を除く)
電池で稼働しハンドコントローラー(STAR BOOK ONE)で1軸制御可能なAP-SMマウントと、市販のモバイルバッテリーで稼働しスマートフォンとの接続により2軸制御可能なAP-WLからお選びください。
スタイリッシュな架台
凹凸のないスッキリしたデザインを採用し、天体望遠鏡に対する難しいイメージを払拭。AP-SMマウント3.9kg、AP-WLマウント4.2kg(ウェイト別、電池別)の軽量ボディと相まって、本格的な天体望遠鏡を手軽に扱うことができます。
内部接点により外部配線を不要としたため、従来であれば外部に露出するコード類を減らすことに成功しています。これにより観測中に配線を引っ掛けるなどの不慮の事故を未然に防ぎます。
AP-SMマウントは長時間使用される場合、外部電源（市販品）のご利用をお勧めします。
スマホで天体望遠鏡を制御できる「ワイヤレスユニット」搭載
天体望遠鏡を無線制御できるワイヤレスユニットが標準付属。お手持ちのスマートフォンに専用の無料スマホアプリ「STAR BOOK Wireless」をインストールすることで、コントローラーとして使用できます。画面に表示された星図をタップするだけで、自動導入※などの機能を手軽にお使いいただけます。
※自動導入時は追尾速度の約100倍速で動作します(対恒星時)。
直感的に操作できるフリーストップ式
鏡筒を手で持って、見たい方向に向ければその位置で固定されます。直感的で快適な操作性を実現しています。
※AP-WLマウントはクランプの締め付けを加減することでフリーストップ式となります。ただし、フリーストップと自動導入機能は併用できません
手軽に正確な極軸設定
赤道儀の極軸を正確かつ手軽に設定できる「極軸望遠鏡PF-LII」(別売)に対応しています。極軸望遠鏡に内蔵されるスケールの所定位置に3つの基準星を導入して極軸を合わせる方式を採用しています(北半球・南半球対応)。
暗い星空を背景にスケールが赤く浮かび上がる暗視野照明を内蔵。8段階調光付ですので、好みの明るさで使用できます。自動消灯式で、スイッチの切り忘れによる電池の消耗を防ぎます。
極軸合わせ支援アプリ「PF-L Assist」対応極軸望遠鏡PF-LIIによる極軸合わせを支援するスマートフォン・タブレット向け無料アプリケーションを配信しています。指標に描かれた星座を表示するので、見える位置を容易に知ることができます。
極軸合わせの簡略化
赤道儀の極軸合わせを簡略化するポーラメーター(別売)に対応しています。高度目盛と方位磁針により、初心者の方でもすばやく極軸を合わせられます。より正確な極軸合わせは北極星を目印に極軸望遠鏡PF-LII(別売)を使用して行いますが、北極星の見えない場所で行う場合にもポーラメーターは威力を発揮します。

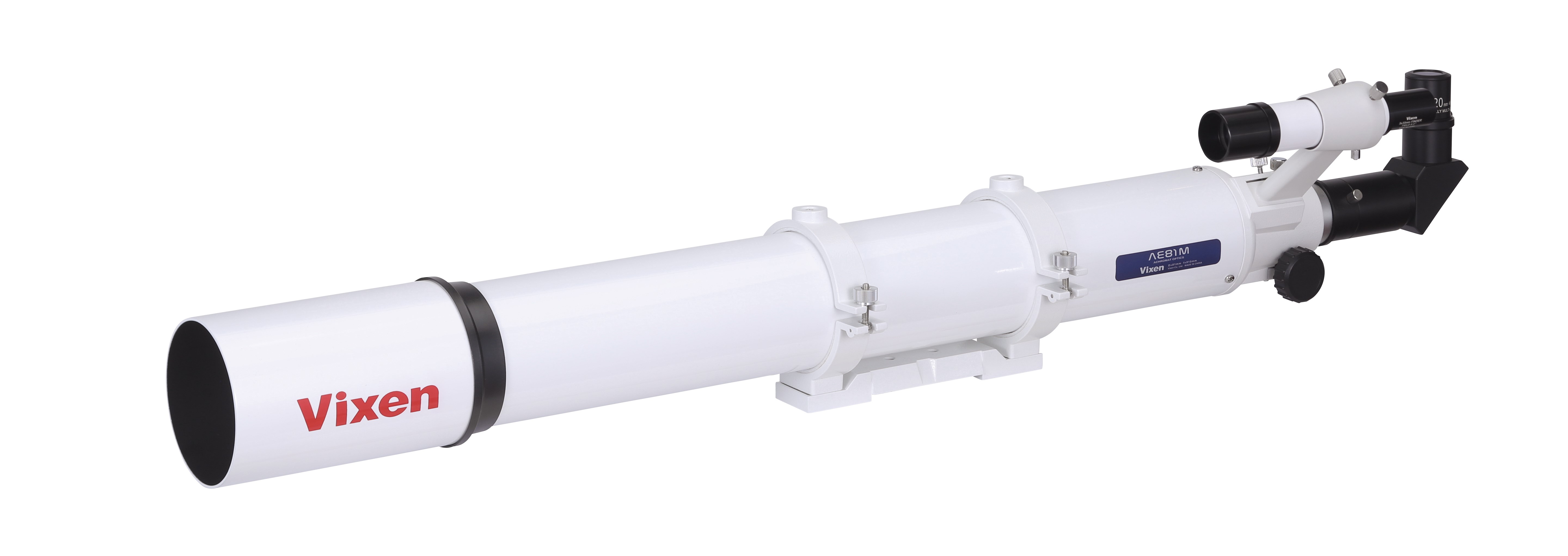

AE81M鏡筒
初心者の方が本格的な天体観測を気軽に楽しめる設計されたエントリー鏡筒です。基本性能をしっかり押さえつつ、費用を抑えたコストパフォーマンスの高い設計を採用しています。性能の要となる対物レンズには、色にじみを抑える口径81mmのアクロマートレンズを採用。レンズ面には光の反射を抑えるマルチコートを施しているため、光量ロスを抑えたクッキリとした像を結びます。

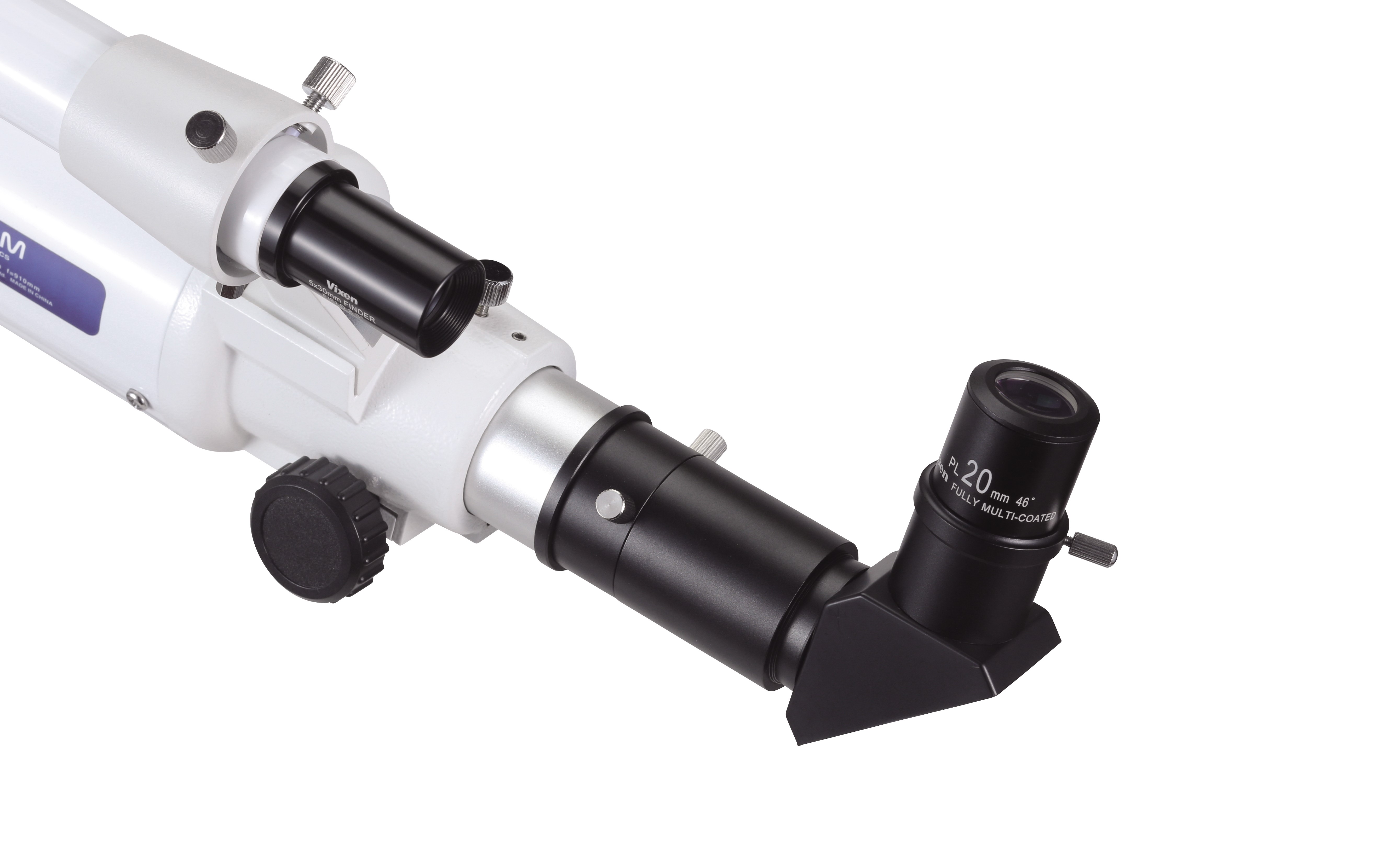

ピント機構は、丈夫な金属製ラックアンドピニオン式を採用。扱いやすい2種類の接眼レンズ(140倍、46倍)と、光路を90°曲げて楽な姿勢で観察できる正立天頂プリズムを付属しています。
APP-TL130三脚
カメラ三脚の携帯性と天体望遠鏡三脚の強度を兼備した3段伸縮式のアルミ三脚です。収納時の長さ約60cm、本格的な天体望遠鏡用三脚としては大変コンパクトながら、使用時は最長で約130cm(地上高約116cm)まで伸ばすことができます。バックルを緩めるだけでスピーディに伸縮できます。
三脚先端の石突はゴムと金属スパイクを切り替えることができるため、屋内等で設置しても床を傷付けにくくなっています。
工具レスで組立てスピーディ
組立分解は工具を一切使用しませんので、観測地での設置や撤収を楽々スピーディに行えます。
5年間保証
取扱説明書における正しい使い方で、お買い上げの日から5年以内に故障等が起きた場合には無償にて修理いたします。 （電子機器は1年間保証）
| 主な仕様 | ||
|---|---|---|
| 鏡筒 | ||
| 商品名 | AE81M鏡筒 | |
| 有効口径/対物レンズ | 81mm / アクロマート、マルチコート | |
| 焦点距離（口径比F） | 910mm (F11.2) | |
| 分解能・極限等級 | 1.43秒・11.3等 | |
| 集光力 | 肉眼の134倍 | |
| サイズ/重さ | 長さ875mm 外径90mm/3.0kg(本体2.2kg) | |
| ファインダー | 5倍30mm 実視界8度 | |
| 焦点調節方式 | ラックアンドピニオン | |
| パーツ取付サイズ | ネジ込み/43mm、42mmTリング用ネジ 差し込み/31.7mm |
|
| 接眼レンズ（31.7mm径） | PL20mm(46倍、実視界60分) PL6.5mm(140倍、実視界20分) |
|
| 架台 | ||
| 商品名 | AP-SMマウント | AP-WLマウント |
| 赤経微動 | ウォームホイルによる全周微動（電動）・φ73.5mm・歯数144山 | |
| 赤緯微動 | ウォームホイルによる全周微動(手動)・φ58.4mm・歯数144山 | ウォームホイルによる全周微動(電動)・φ73.5mm・歯数144山 |
| ウォーム軸 | 赤経：φ11mm・真鍮製、赤緯：φ9.8mm・真鍮製 | φ11mm・真鍮製（赤経・赤緯共通） |
| 赤経・赤緯軸/材質 | φ59mm・フリーストップ式粗動対応/アルミ合金 | |
| クランプ | なし | あり |
| ベアリング数 | ボールベアリング：7個 | |
| ウェイト軸 | φ20mm・スチール製 | |
| 極軸望遠鏡 | 極軸望遠鏡PF-LII(別売)対応 | |
| 方位角範囲 | ダブルスクリュー式、微動ツマミ付・範囲:約6.5°(ツマミ1回転約1.4°) | |
| 極軸傾斜角範囲 | タンジェントスクリュー式、微動ツマミ付・範囲:約0〜65°(ツマミ1回転約1.9°) | |
| 駆動 | パルスモーターによる電動駆動 | |
| 追尾 | STAR BOOK ONEコントローラーによる高精度追尾 | ワイヤレスユニット＋スマートフォン(専用アプリ)による自動導入・高精度追尾 |
| 駆動速度 | 最高約60倍速(対恒星時) | 最高約100倍速(対恒星時) |
| 搭載可能重量 | 約6kg(モーメント荷重150kg・cm：不動点より25cmで約6kg) | |
| コントローラ―接続端子 | D-SUB 9PINオス | D-SUB 9PINオス(ワイヤレスユニットを接続) |
| 外部電源端子 | USB Micro-B型（DC4.4〜5.26V） | |
| 電源（市販品） | 単三乾電池4本（アルカリ乾電池、Ni-MH電池、Ni-Cd電池）またはUSB出力付外部電源※注 | USB出力付外部電源 |
| 動作電圧・消費電流 | DC5V 0.2〜0.5A（1.0〜2.5W） | DC5V・0.2〜0.5A(1.0〜2.5W) 電源別売(乾電池では動作できません) |
| 連続動作時間（電池使用） | 約4時間（約20℃、アルカリ乾電池使用、6kg搭載時） | N/A |
| CPU | N/A | 32Bit CISC Processor 120MHz |
| 架台接続端子 | N/A | D-SUB 9PIN メス |
| オートガイダー端子 | N/A | 6極6芯モジュラージャック(外部オートガイダー用) |
| Wi-Fi機能 | N/A | 専用アプリによりスマートフォンをユーザーインターフェイスとして利用 |
| 専用アプリ動作環境 ※ | N/A | 対応OS：Android 6以上、iOS 9.0以上 |
| ・Wi-Fi規格 ※ | N/A | IEEE802.11b/g/n |
| ・データ暗号化方式 ※ | N/A | WPA2-PSK |
| 大きさ | 274×310×96mm(除・突起部) | |
| 本体重量 | 3.9kg（電池・ウェイト別） | 4.2kg(ウェイト別) |
| ※条件を満たしている場合でも使用できない可能性があります。ご使用の際は必ず事前にアプリの動作をご確認ください。 | ||
| 三脚 | ||
| 商品名 | APP-TL130三脚 | |
| 材質・形式 | アルミ製3段伸縮式三脚(ワンタッチ式) | |
| サイズ・重さ | 長さ570⇔1,296mm、高さ(地上高)526⇔1,159mm、設置半径350⇔710mm・3.0kg | |
| その他 | ||
| 写真撮影 | 拡大・直焦、スマートフォン(コリメート)撮影可(別途カメラアダプター等が必要) | |
| 太陽観察 | 太陽投影板Aセット(別売)併用にて可 | |
| 商品サイズ W×D×H | 1,100×980×1,800mm (写真状態) | |
| 総重量 | 11.0kg | 11.3kg |
| 付属品 | カラー星空ガイドブック、星座早見盤、正立天頂プリズム、ウェイト1kg×1個 | |
