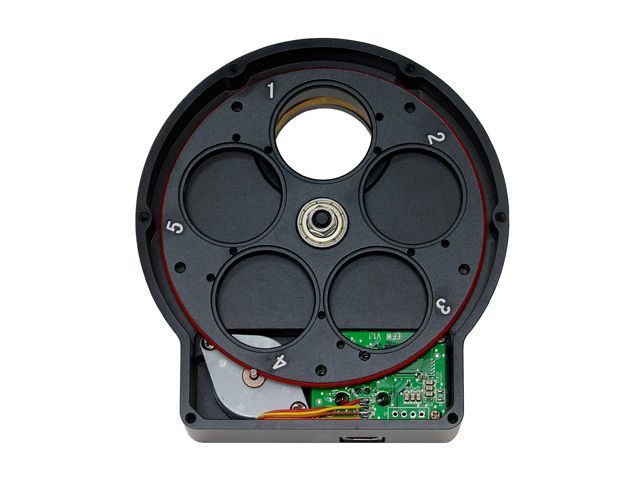

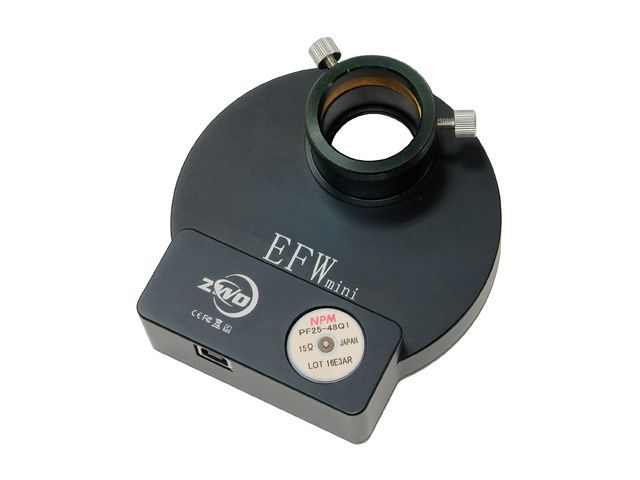

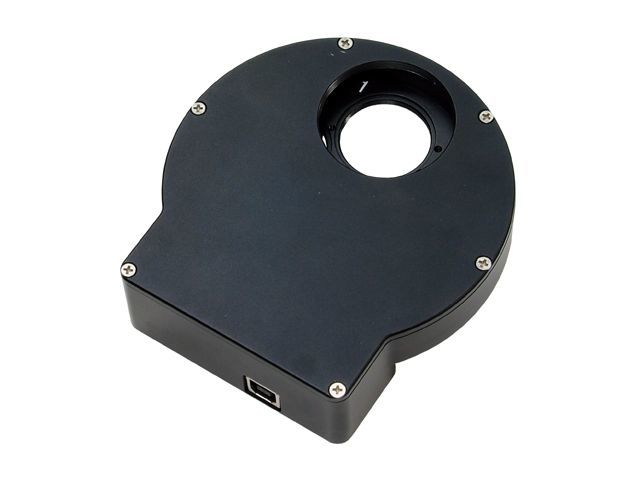

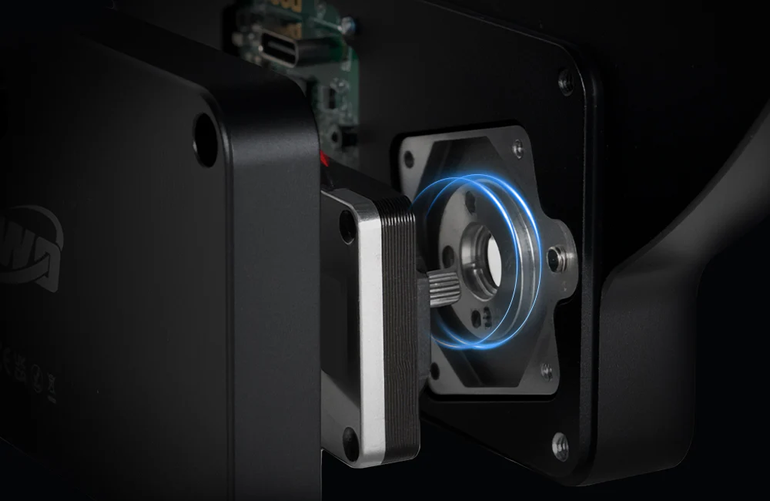

31.7mm用(M28.5)のフィルターか、φ31mmのフィルターを5枚まで搭載可能な電動フィルターホイールです。本体質量312g、ホイール部の厚さ20mmの軽量・薄型設計で、本体部は航空機に使用されるグレードのアルミブロックからCNC加工機で高精度に削り出して製作されています。ホイールを回転させるモーターには日本パルスモーター株式会社製の信頼性の高いモーターを採用し、安定した動作を実現しています。

電力供給はUSBからのバスパワーで行います。電流は最大120mAに抑えられた設計なので、消費電力の多いUSB機器を同時に使用しなければ大抵の環境で運用できます。ASI1600MMなどのカメラに搭載されているUSB2.0ハブ経由でも使用可能です。

ドライバはASCOMに対応し、ASCOM経由でSharpCAP、FireCaptureなどのソフトウェアで制御することができます。

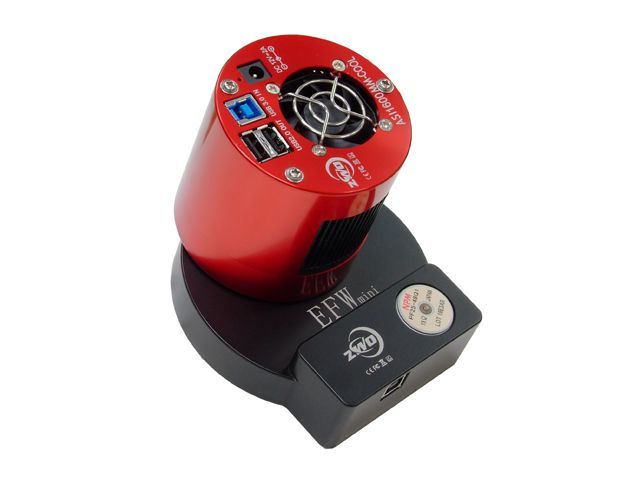

ASI1600と接続した場合はフィルターとCMOSセンサーとの距離が10mmになります。そのため31.7mm用(M28.5)フィルター使用時はF5程度の光学系まで、φ31mmフィルター使用時はF2程度の光学系までケラレずに撮影できます。フィルターは別売です。撮影対象に合わせて別途お求めください。

ドライバ等のソフトウェアは更新されている場合がありますので、ZWO社WEBサイトより最新版をダウンロードしてお使いください。

接続例

本製品に関連する冷却カメラのシステムチャートです。(2022.4.28現在)
画像クリックで拡大

主な仕様

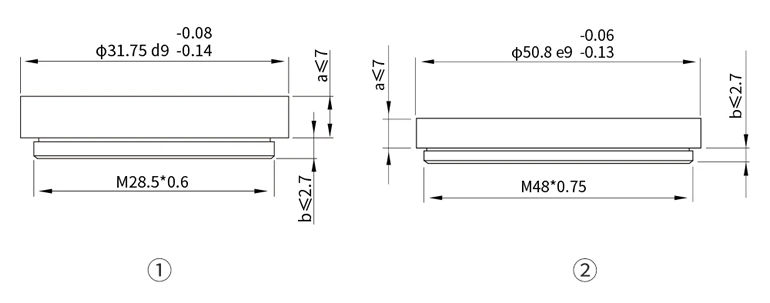

対応フィルター		31.7mm用(M28.5、P0.6)枠付きフィルター ※フィルター枠高7mm以下、ネジ部高3mm以下 φ31mm円形枠なしフィルター
フィルター取付数		最大5枚
光路長		20mm
本体部接続規格		対物側：M42P0.75メス、接眼側：M42P0.75メス
USB端子		USB2.0 Type-B
電圧、電流		5V、120mA

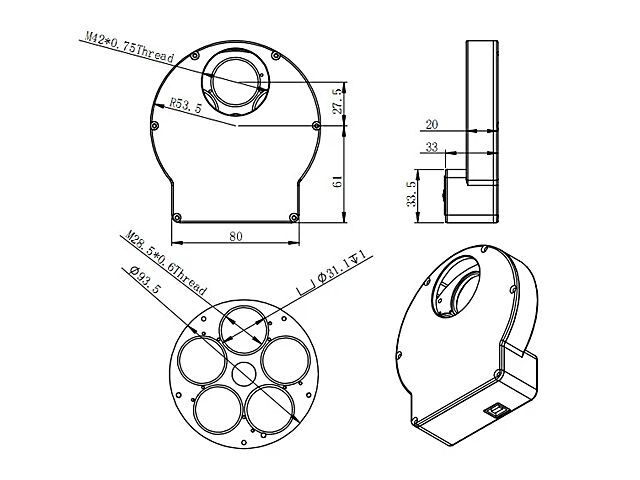

大きさ		最大：114.5mm×107mm×33mm ホイール部：直径107mm×厚さ20mm、
質量		約312g(本体)
制御		ASCOM準拠

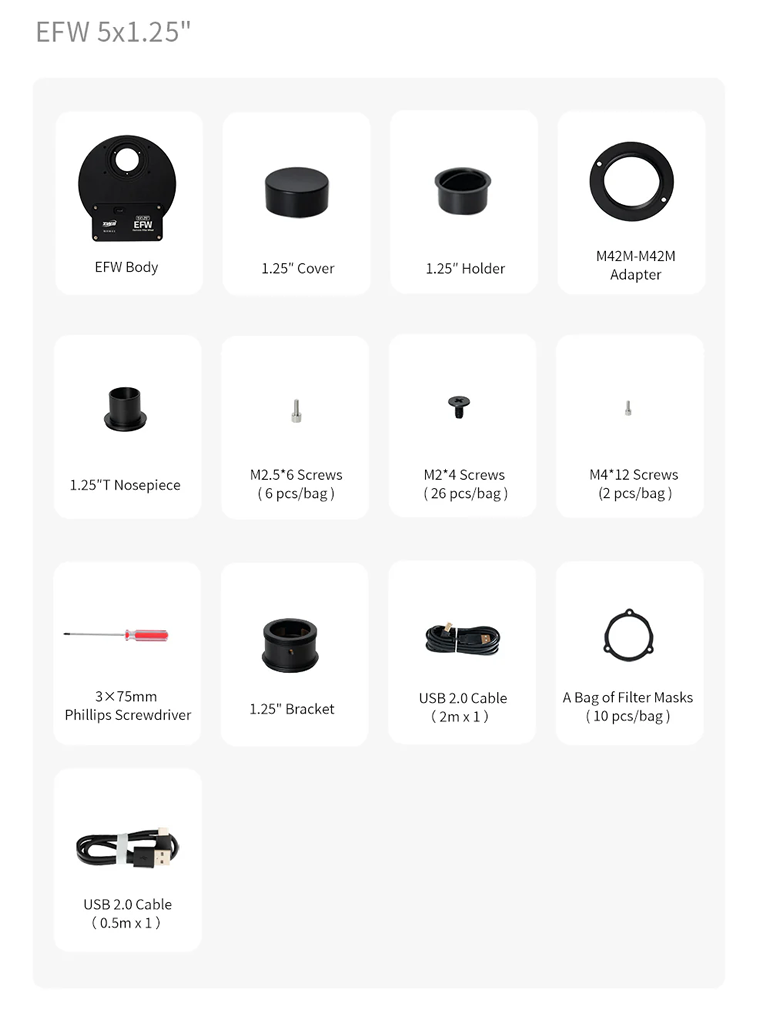

付属品		T2-1.25”アダプター、T2-1.25”ノーズピース、φ31mmフィルター用固定ネジ、 T2（オス）-T2（オス）アダプター、USB2.0ケーブル
