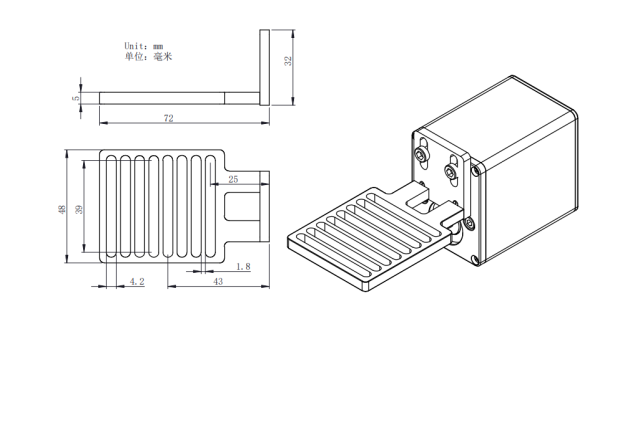

ZWO社製電動フォーカサーEAFを、タカハシ製FSQ-85EDP/FSQ-106ED/TOA-130NFB/TOA-150Bに接続するためのアタッチメントです。
FSQ-85EDP/FSQ-106ED/TOA-130NFB/TOA-150BにEAFを取り付ける場合、こちらのアダプターが必要です。
その他の主なタカハシ製鏡筒への取り付けには、EAFスターベースVer.(スタンダードセット)(アドバンスセット)をご利用ください。

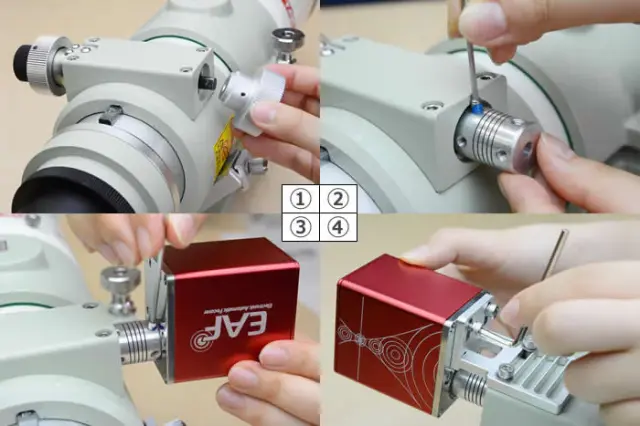

□取付方法
?減速微動機構とは反対側のピントハンドル(ノブ)を取り外します。
?ピニオン軸に、本セットに付属の軸径変換カプラーを装着します。
?軸径変換カプラーを介してEAF本体を装着します。
?取付位置を微調整しながら専用ステーを「鏡筒側」、「EAF本体側」と固定します。
○タカハシ製FSQ-85EDP鏡筒のピントハンドルに、専用ステー金具と軸径変換カプラーを介してEAFをセットした状態。
※写真のステー金具は旧型です。現行品はこれよりも大きなものへ切り替わっております。
