2"(M48mm)サイズのフィルターを5/7枚内蔵可能の電動フィルターホイールです。
●ラージフォーマットCMOSカメラ用電動フィルターホイール
ASI6200MM ProやASI2600MC Proなどの、フルサイズやAPS-CサイズのラージフォーマットCMOSセンサーを搭載したカメラ用の2"(M48mm)フィルター用電動フィルターホイールです。
2"(M48mm)フィルターが5枚セットできるEFW 2"x 5と、7枚セットできるEFW 2"x 7がございます。ご注文時にオプションよりご選択ください。
モノクロタイプのカメラでのカラー合成撮影はもちろん、カラータイプのカメラでも、様々な特性のフィルターを使い分けたい・撮り分けたいという場合にも便利に使用できます。
50mm(50.4mm)枠無しフィルター用取付アダプターも付属していますので、他社製の50mm(50.4mm)枠無しフィルターの使用も可能です。
●USBケーブル1本でカメラと接続可能
EFW 2" 5/7とASI6200MM ProやASI2600MC Proなどのカメラとの(電気的な)接続は1本のUSBケーブルだけでOKです。このEFWの最大電源は約120mAh @ 5Vで、Cooled CCDのUSB2.0ポートから問題なく給電、操作ができます。
●2"(M48mm)フィルターが装着可能
ASI6200MM Proでカラー合成撮影を行う場合、RGB各フィルターの露光倍率が1:1:1となるNew LRGB フィルターセット 2"(M48mm)のご使用がお勧めです。

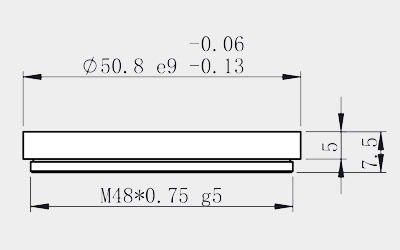

もちろん他社製のカラー合成撮影用フィルターや、様々な特性のフィルターをご使用になられる場合でも、以下の規格を満たしていればご使用いただくことが可能です。
![](https://www.starbase.co.jp/pic-labo/ZWO-071_04.jpg)

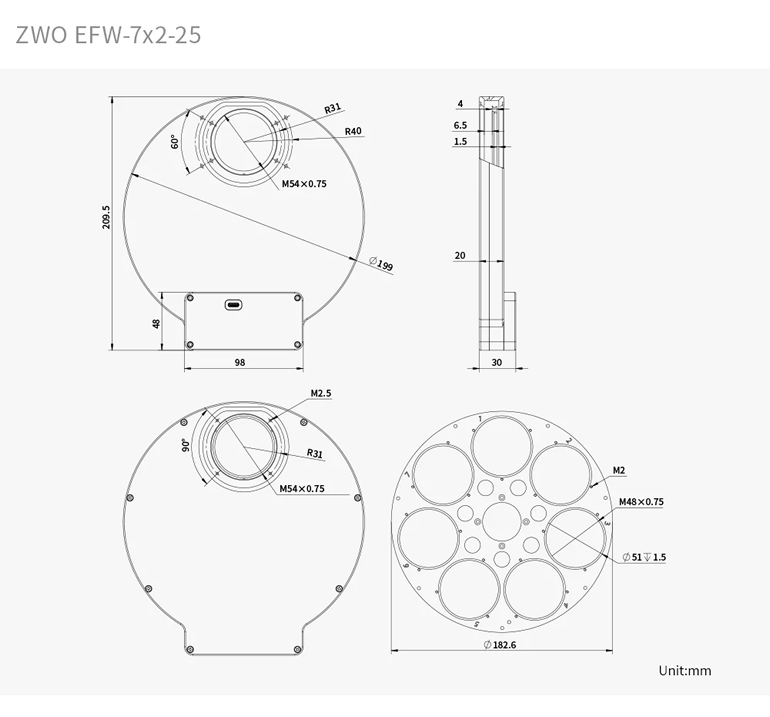

<主な仕様>
サイズ | 直径未計測 x 厚さ20mm(モーターユニット部35mm) |
重量 | EFW 2"x 5 :500g / EFW 2"x 7 :650g |
光路長 | 20mm(フィルターを入れない場合の物理的な厚み) |
対応フィルター | 2"(M48mm)フィルター / 50.4mm枠無しフィルター |

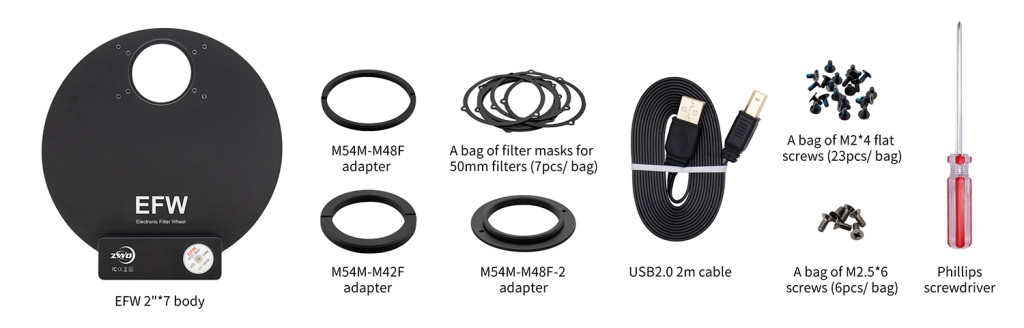

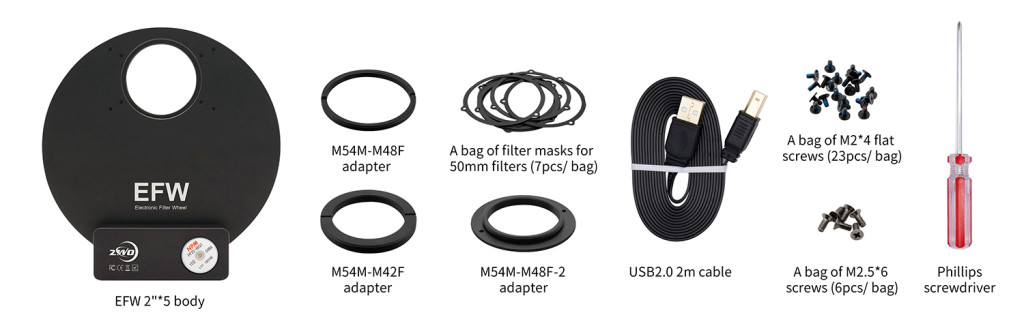

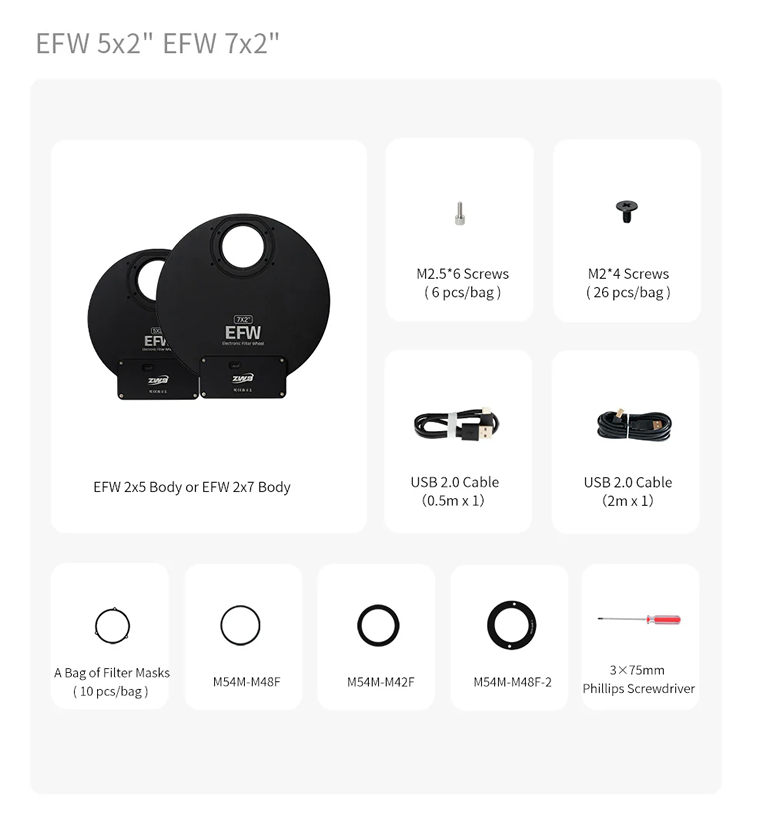

●付属品
EFW 2"x 5/EFW 2"x 7本体
USB2.0(2m)ケーブル
M54M-M48Fアダプター(光路長0mm)
M54M-M48Fアダプター(光路長2mm) M54M-M42Fアダプター(光路長0mm)
50mm(50.4mm)枠無しフィルター用接続金具
M2皿ネジ×23個 M2.5ネジ×6個 ドライバー
![](https://www.starbase.co.jp/pic-labo/ZWO-071_12.jpg)
![](https://www.starbase.co.jp/pic-labo/ZWO-071_13.jpg)
●カメラへの取り付け方法

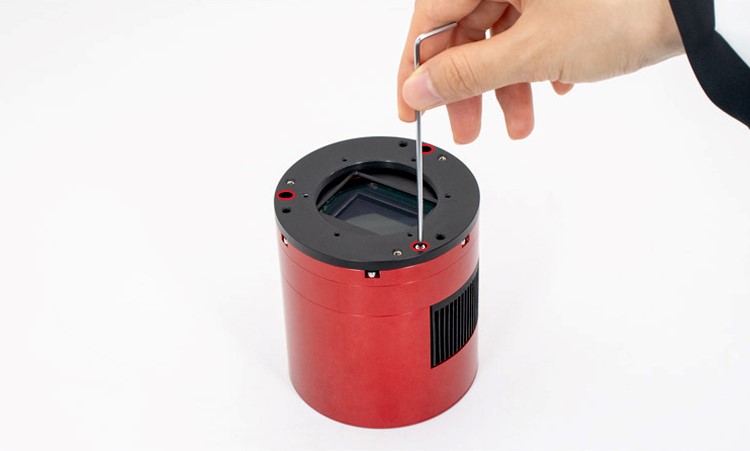

1. カメラに付属の六角レンチを使用して、センサーチルトアダプターを取り外します。
![](https://www.starbase.co.jp/pic-labo/ZWO-071_exp_01.jpg)

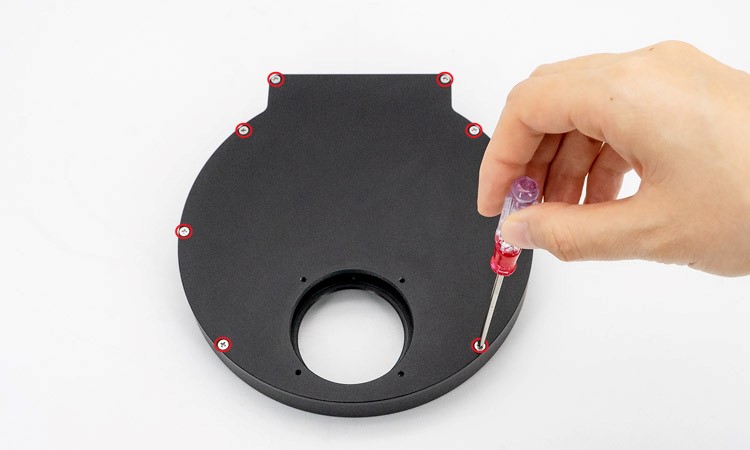

2. 2"EFWに付属のドライバーを使用してEFWの背面カバーを取り外します。
![](https://www.starbase.co.jp/pic-labo/ZWO-071_exp_02.jpg)

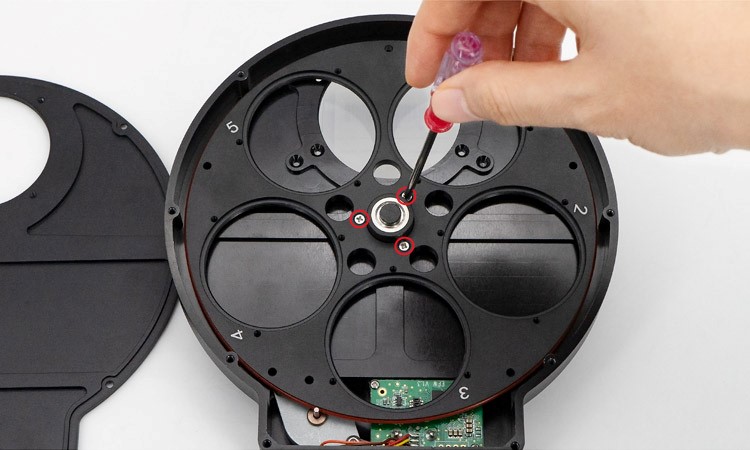

3. 2"EFWのカルーセルを取り外します。 (※カルーセル中央のネジは外したり触れないでください。破損の原因になります。)
![](https://www.starbase.co.jp/pic-labo/ZWO-071_exp_03.jpg)

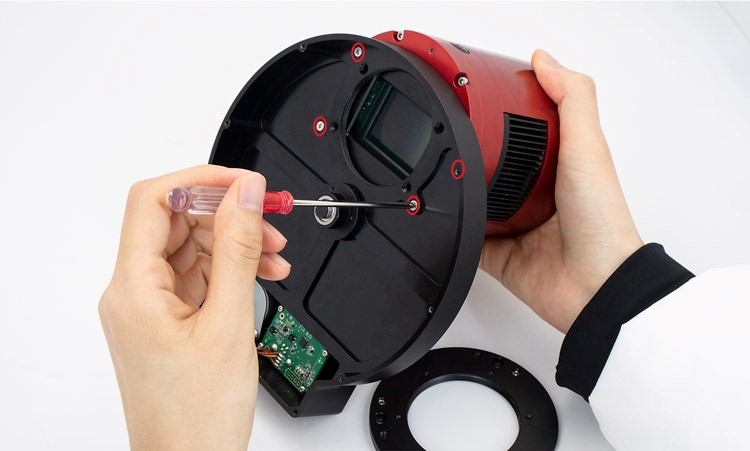

4. 赤丸の2"EFWの4つの穴とカメラ本体の(センサーチルトアダプター固定用の)ネジ穴とを合わせ、2"EFWを固定します。
![](https://www.starbase.co.jp/pic-labo/ZWO-071_exp_04.jpg)

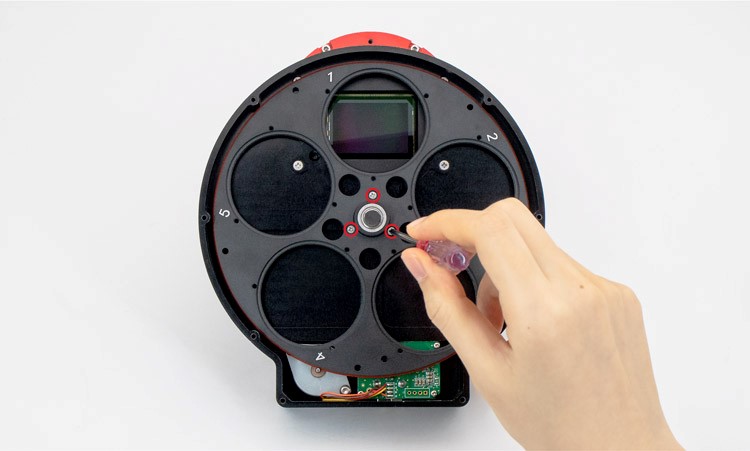

5. フィルターホイールカルーセルを再度固定します。
![](https://www.starbase.co.jp/pic-labo/ZWO-071_exp_05.jpg)
6. 別売のレンズマウントアダプター2"EFW用やM68 OAG Off-Axis Guiderなどを装着します。
![](https://www.starbase.co.jp/pic-labo/ZWO-071_exp_06.jpg)
