納期予定:2023年12月下旬
※納期は流動的なため目安となります。
※お支払いは商品のご用意ができた時点(商品発送時)とさせていただきます。
※下記は旧M68 OAGの商品説明です。後継機に関する情報更新については、今しばらくお待ちください。

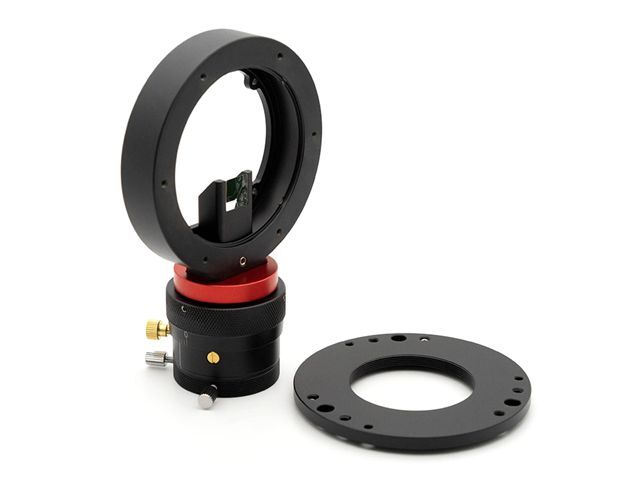

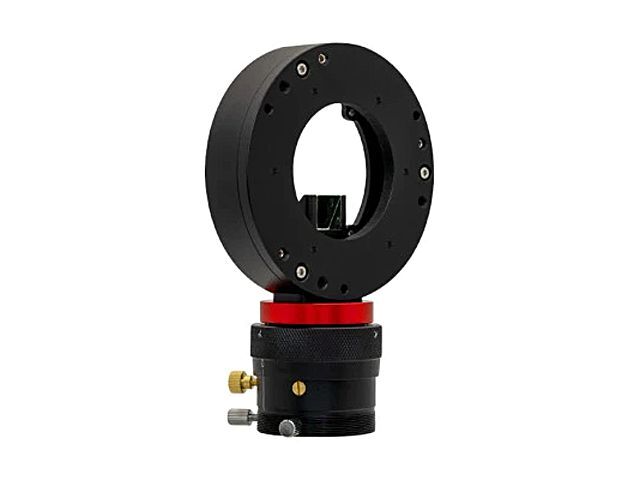

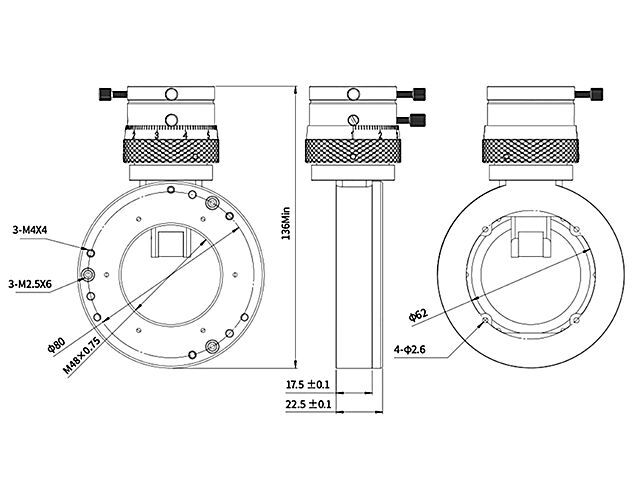

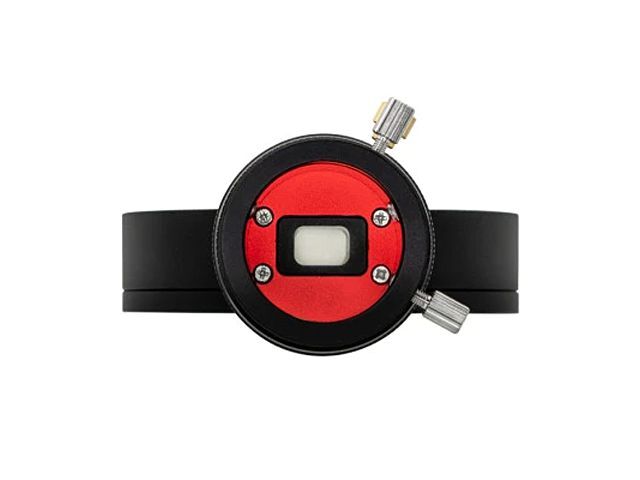

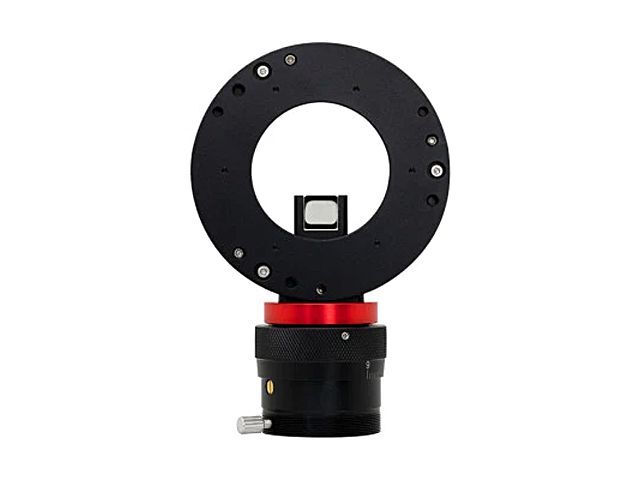

フルサイズCMOSカメラ用オフアキシスガイダーです。
●天体写真撮像用ZWOオフアキシスガイダー
EFW2" 5/7と組み合わせ、ZWO ASI 6200MM Pro/2600MM Pro(モノクロ)などで使用するオフアキシスガイダーです。ガイド鏡(システム)が不要になるため、長焦点カセグレン鏡筒などで精密オートガイドを行うのに最適です。
さらに、ASI 6200MM用テーパーリング接続キットを使用することで、正確なメタルバックでタカハシ鏡筒(鏡筒+補正レンズ)に接続することが可能になります。
●「オフアキシスガイド」が有効なケース
・メイン鏡(カメラを接続する撮影用鏡筒)が比較的大口径 + 使用架台が小さ目な場合。 (ガイドシステムを別途、並装・親子亀搭載する方法では架台の積載能力・余力が不足してしまう組合せの場合)
・メイン鏡(カメラを接続する撮影用鏡筒)がシュミットカセグレン式のように長焦点タイプの場合。(ガイドシステムを別途、並装・親子亀搭載する方法では、ガイド鏡の焦点距離が不足し、精度的なパワー不足となる場合)
●接続例
接続例の詳細は以下のシステムチャートをご覧ください。(2022.4.28現在)
画像クリックで拡大
●接続方法
ASI6200MM ProおよびEFW2" 5/7との接続を例に挙げます。
1.ASI6200MM Proの本体からチルトアダプタープレート(スケアリング調整プレート)を外します。
2. EFW 2" 5/7の背面カバーを外します。
3. フィルターホイールカルーセル(フィルター装着プレート)を外します。
※中央のネジ(マイナス)には触れないようご注意ください。EFWが破損する恐れがあります。
4. 下の画像のように、EFWの4つのネジ穴とカメラヘッドの4つのネジ穴に合わせます。
5. カメラヘッドにEFWを固定します。
6. フィルターホイールカルーセル(フィルター装着プレート)を取り付けます。
7. M68 OAGをEFWの背面カバーに固定します。CMOSセンサーがプリズムによって遮蔽されないよう、 必要に応じてプリズムの位置を調整します。
8. 1.で取り外したチルトアダプタープレート(スケアリング調整プレート)をM68OAGに固定します。
ASI 6200MM用テーパーリング接続キットを使用してタカハシ鏡筒に接続する場合は、チルトアダプタープレート(スケアリング調整プレート)の代わりにASI 6200MM用テーパーリング接続キットに含まれる「テーパーリングメスアダプター」を固定します。
9. EFWの背面カバーを取り付けます。
10. これでセットは完了です。
