冷却CMOSカメラデビュー応援キャンペーン
当店で冷却CMOSカメラをお買い上げの方には、この「冷却CMOSカメラデビューを応援!撮影~画像処理かんたんマニュアル」を差し上げております。すでにデジタル一眼レフカメラで天体撮影の経験が多少ある方にレベルを合わせ、冷却CMOSカメラをスムーズに使い始められるように書き上げた冊子です。もちろんご購入後の質問にも出来る限りお答えしますから、スターベース東京なら冷却CMOSカメラを安心してお求めいただけます!
※撮影にはSharpCap4.0(日本語版)を使用して解説していますが、冷却温度やゲインなどの要点は共通していますから、他のキャプチャソフトを使う際の助けにもなると思います。
商品説明

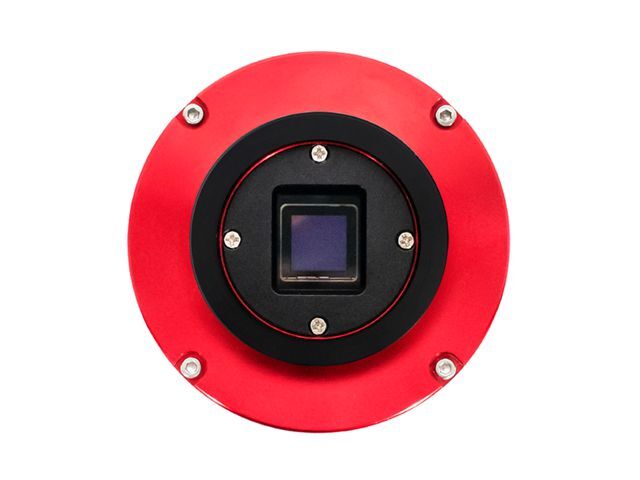

■Sony IMX533裏面照射型CMOSセンサー
●Sony IMX533は、センサーサイズ1インチ(11.31×11.31mm)、ピクセルサイズ3.76 umのスクエアー(正方形)フォーマットの9MP (メガピクセル)CMOSイメージセンサーで、14ビットモードで20フレーム/秒でのフレーム転送が可能です。
●読み出しノイズは1.0eと極めて低く、SCMOSまたはEMCCDセンサーに匹敵する、高解像度で低ノイズのイメージングが可能です。
●従来の前面照明型では、センサーの受光エリア(フォトダイオード)のシリコン基板表面の金属配線とトランジスタが、オンチップレンズによって収束させた光束を妨げてしまいます。また裏面照射型でも、シリコン基板の背面に配置した金属配線やトランジスタなどの障害物がないため、各ピクセルに入射する光量は増加する一方、光学的角度応答に対する感度が低下します。 ソニーは、従来の前面照射型に比べてダークノイズ、欠陥ピクセルを低減することで、高感度と低ランダムノイズを実現する、裏面照射型構造に最適化した独自のフォトダイオード構造とオンチップレンズを新たに開発しました。
●読み出しノイズは1.0eと極めて低く、SCMOSまたはEMCCDセンサーに匹敵する、高解像度で低ノイズのイメージングが可能です。
●従来の前面照明型では、センサーの受光エリア(フォトダイオード)のシリコン基板表面の金属配線とトランジスタが、オンチップレンズによって収束させた光束を妨げてしまいます。また裏面照射型でも、シリコン基板の背面に配置した金属配線やトランジスタなどの障害物がないため、各ピクセルに入射する光量は増加する一方、光学的角度応答に対する感度が低下します。 ソニーは、従来の前面照射型に比べてダークノイズ、欠陥ピクセルを低減することで、高感度と低ランダムノイズを実現する、裏面照射型構造に最適化した独自のフォトダイオード構造とオンチップレンズを新たに開発しました。
■DDRメモリバッファメモリを実装
●データ転送をより安定して行い、またUSB2.0ポート使用時の 転送速度が遅いときに発生するアンプ・グローの問題を最小限に抑えるように256MB DDR3バッファーメモリを実装しています。
■ゼロ・アンプグロー
●従来のCMOSセンサーは、画像の最周辺部で赤外線光源による「アンプグロー」が発生してしまう場合がありますが、ASI533MM PROはゼロ・アンプグロー回路を使用しているため、高ゲインの長時間露光イメージングを行っている場合でもアンプグローの心配がありません。

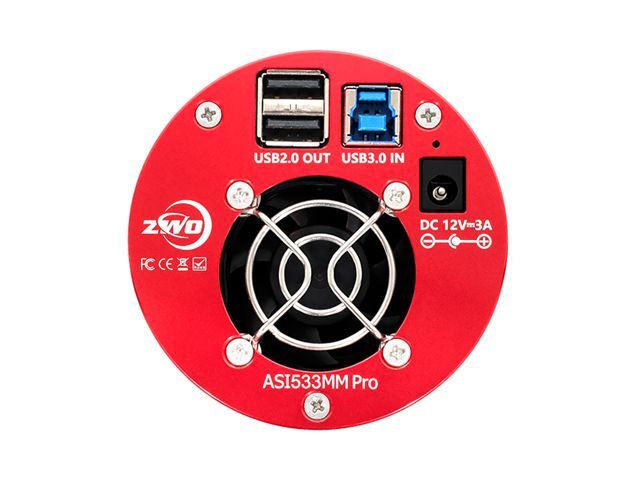

■USB 3.0ポートとUSB2.0ハブ
●USB 3.0ポート: ASI1600 Proをフル解像度(11.7Mega)で14.7fps(12ビット、通常モード)で転送可能な5GBの帯域幅があります。 ※常時12Vの外部電源を供給する必要があります。
●USB 2.0ポート(HUB): フィルターホイール、ガイドカメラ、電子焦点調節器など、さまざまなアクセサリーと接続することができますが、USB-HUBとして使用するためには外部電源からの供給が必要です。
●DC 12V-3Aを出力できる電源が必要になります。接続規格は内径2.1 / 外径5.5のセンタープラスです。
※画像はASI 183MC Proのものですが、各種インターフェースの配置は同じです。
●USB 2.0ポート(HUB): フィルターホイール、ガイドカメラ、電子焦点調節器など、さまざまなアクセサリーと接続することができますが、USB-HUBとして使用するためには外部電源からの供給が必要です。
●DC 12V-3Aを出力できる電源が必要になります。接続規格は内径2.1 / 外径5.5のセンタープラスです。
※画像はASI 183MC Proのものですが、各種インターフェースの配置は同じです。

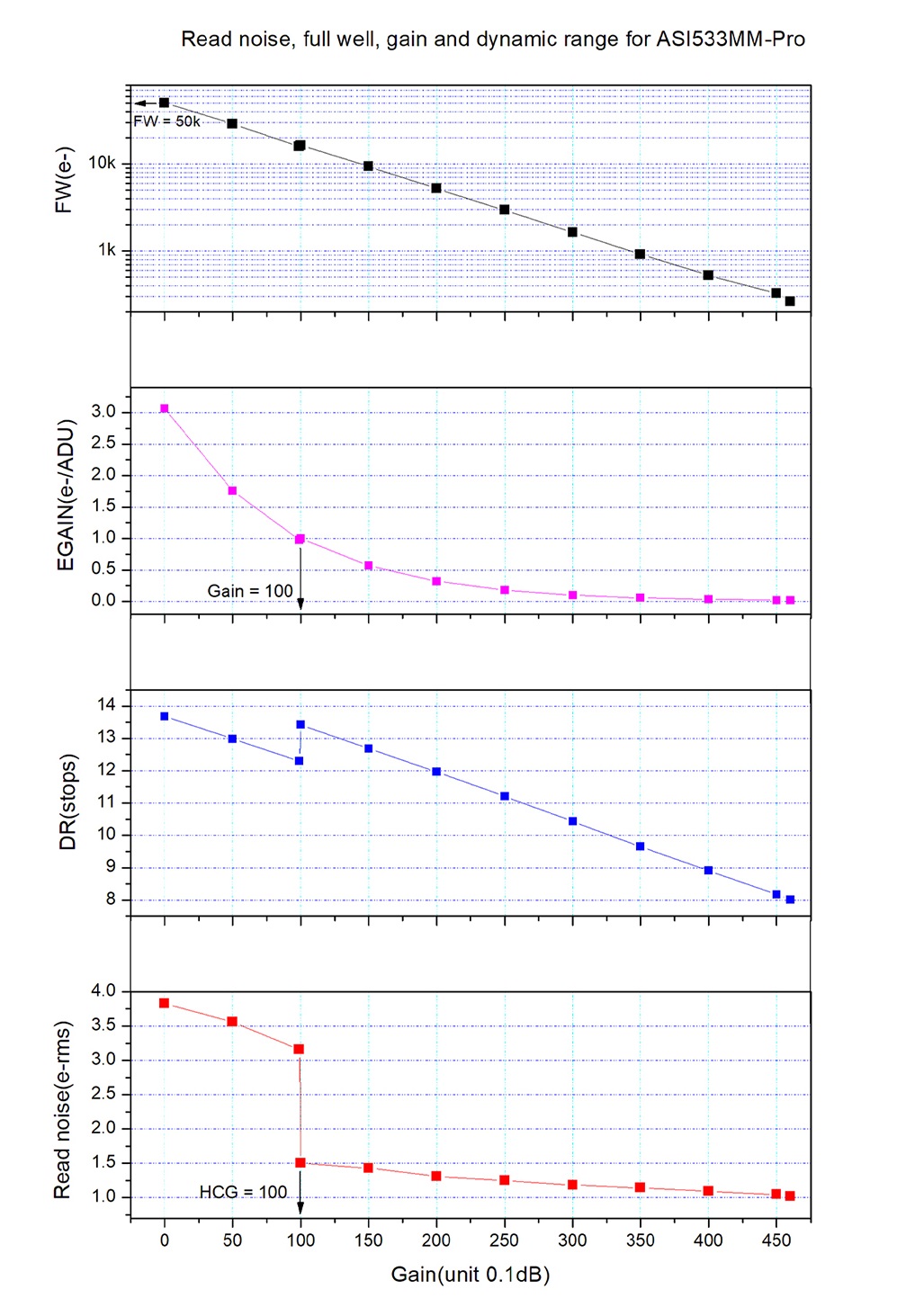

■カメラ性能と量子効率
低い読み出しノイズ、広いダイナミックレンジを実現しています。

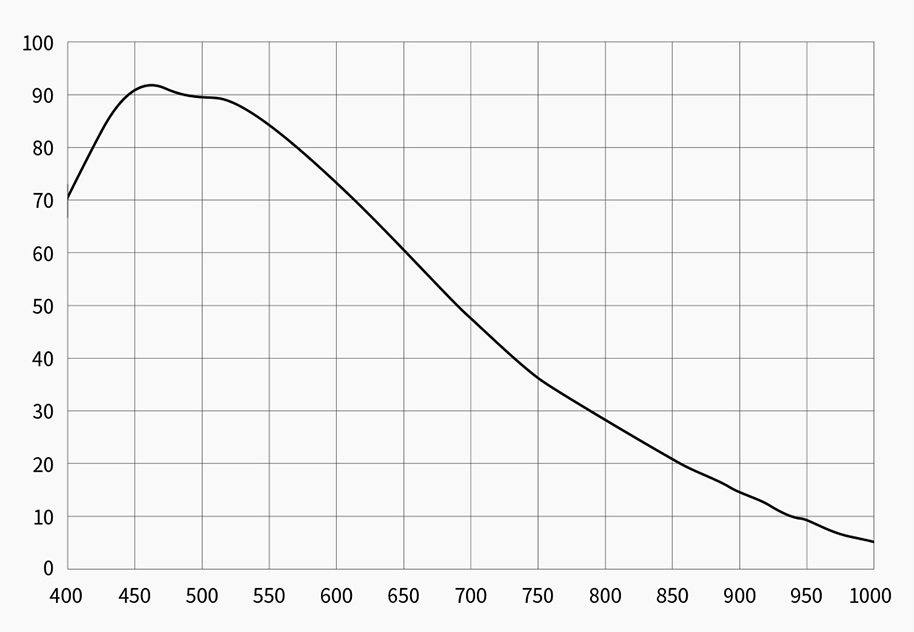

ZWO 社の計算では、ASI533MM Pro の量子効率のピーク値は 91% を超えています。
ZWO 社の計算では、ASI533MM Pro の量子効率のピーク値は 91% を超えています。
■各冷却CMOSカメラの保護ガラス

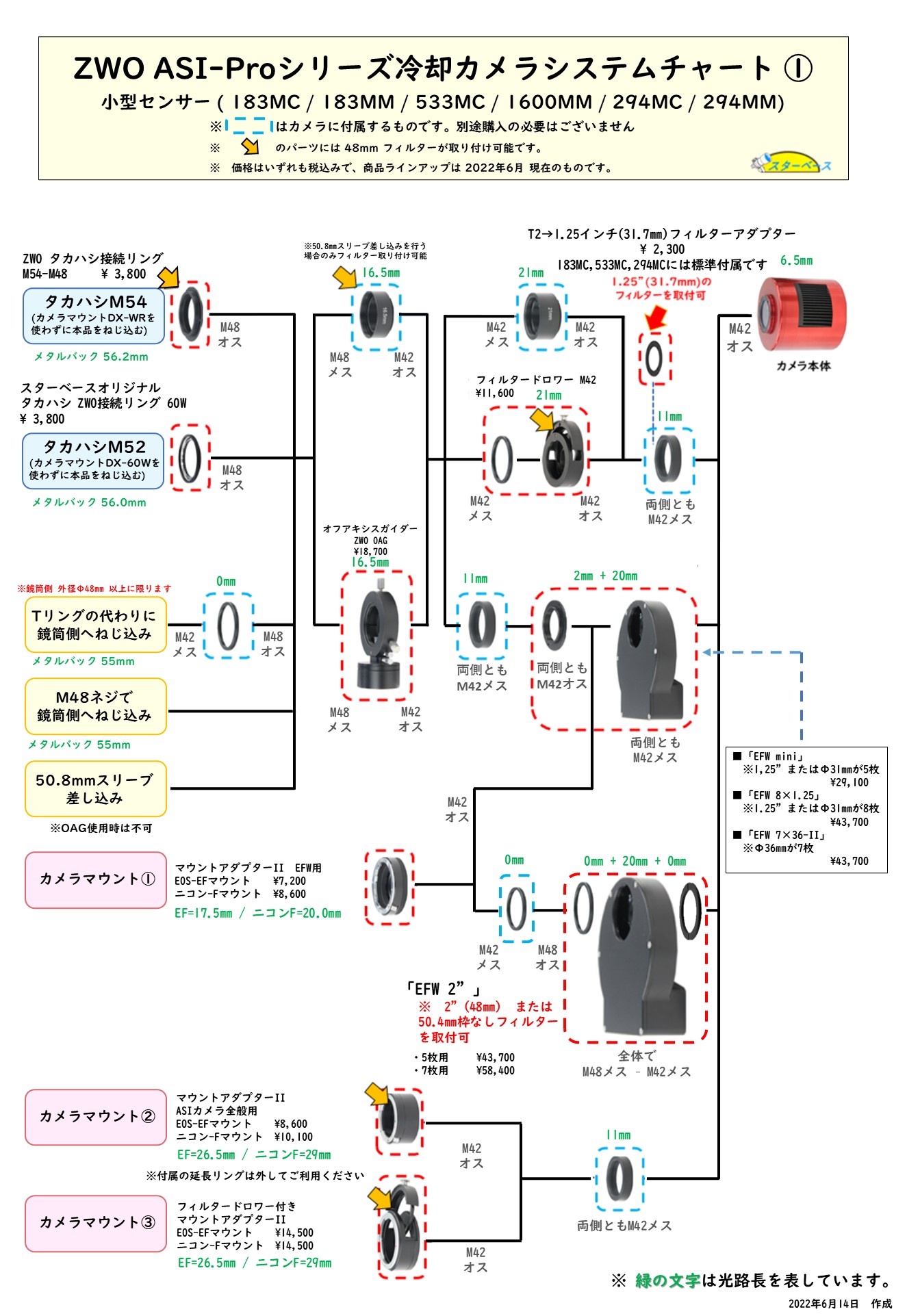

システムチャート

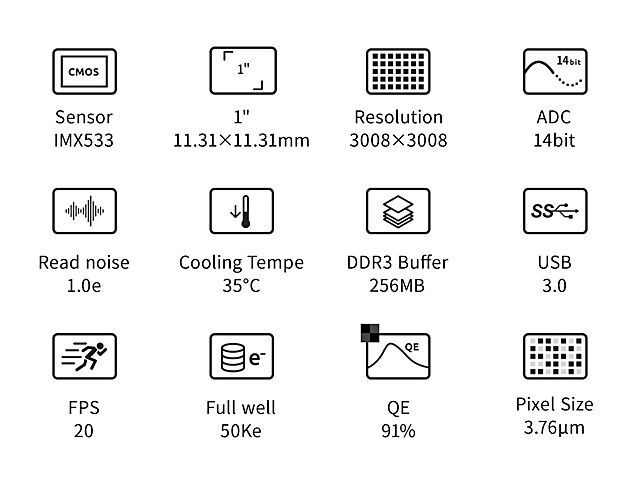

主な仕様 | ||
センサー | Sony IMX533 1"CMOS | |
解像度 | 3008×3008 | |
ピクセルサイズ | 3.76×3.76ミクロン | |
A/Dコンバータ | 14bit | |
露出時間 | 32μ秒~2,000秒 | |
撮影領域の選択 | 可能 | |
オートガイドポート | 無し | |
フランジバック | 17.5mm | |
接続規格 | USB3.0 Type-B | |
冷却機能 | 二段ペルチェ冷却 / 外気温より40~45℃ | |
電源 | 12V 最大3A | |

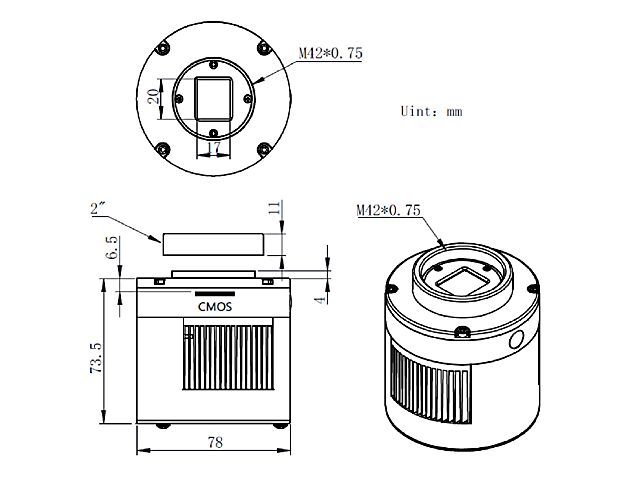

大きさ | 最大外径78mm | |
質量 | 約410g(本体) | |

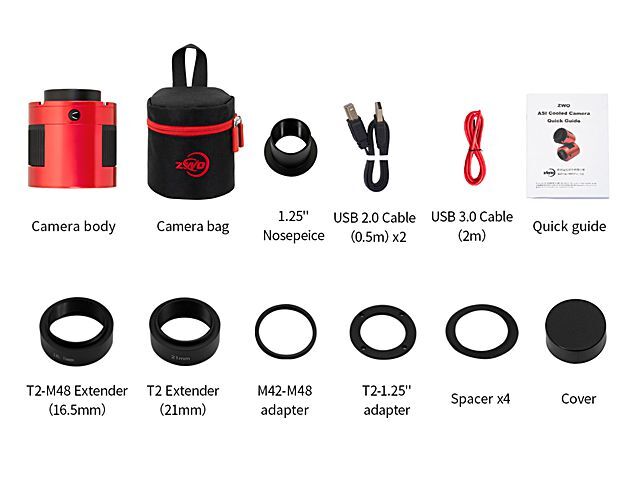

付属品 | カメラケース/日本語取扱説明書 T2-T2延長筒:21mm(外径50.8)/T2-M48延長筒:16.5mm(外径50.8) 31.7スリーブ(T2-31.7AD)/31.7スリーブキャップ/T2-M48変換リング/T2→31.7フィルターアダプター/ USB3.0 ケーブル(2m)/USB2.0ケーブル(0.5m)×2/スペーサーリング×3 |
メーカーの方針により付属品の外観が予告なく変更される場合がございます。あらかじめご了承ください。
