ZWO AM5N 波動歯車架台

価格: ¥347,400 (税抜 ¥315,819)
数量:

返品についての詳細はこちら



AM5 波動歯車架台は2024年7月より仕様変更があり「AM5N 波動歯車架台」に切り替わりました。主な変更内容は下記のようになります。
Bluetoothでの接続に対応
本体パネル部にBluetooth接続ボタンと状態表示LED追加、ステータス状態表示LEDの位置変更
ケーブルマネージメント機能追加
赤緯体側面のDC12V出力端子廃止
アリミゾ金具を取り外しての運用不可
追尾精度の向上:±20"→±10"
バランスウエイト不使用時の搭載重量向上:13kg→15kg
低温環境での動作性向上:-15℃→-20℃
水平ロック機構廃止
ファインダーシューが非付属に変更
付属六角レンチが5mm1本のみに変更(本体に収納可能)
サイドパネルのファインダーシュー取り付け用ネジ穴廃止

AM5およびAM3専用のアプリケーション「ASI Mount」のアプリ名称が「SkyAtlas」に変更となりました。




ZWO-152_09

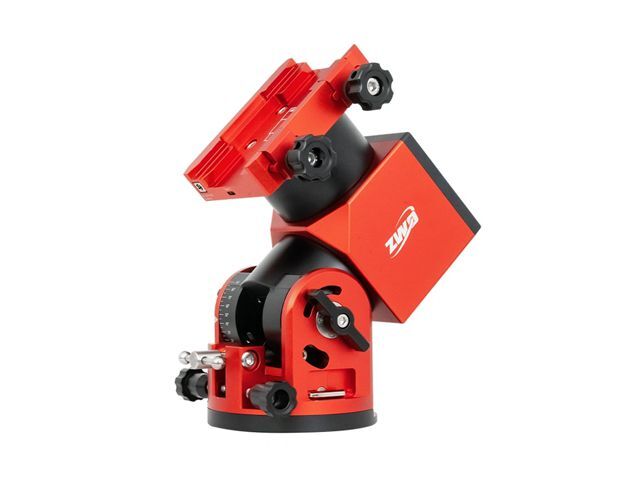

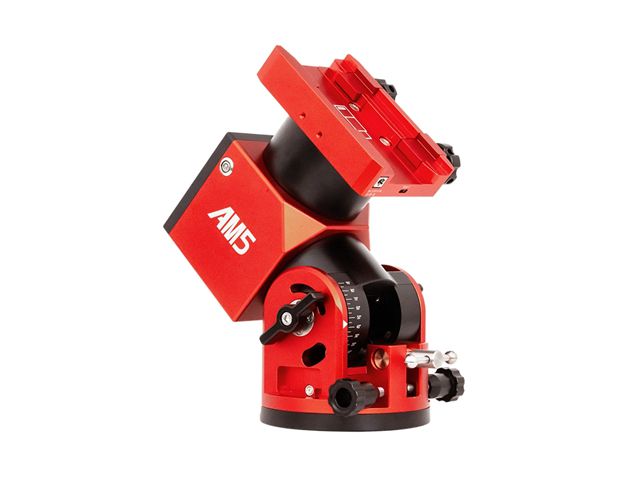

ZWO AM5Nは波動歯車装置を採用した高精度ながら小型で軽量な赤道儀です。本体重量が約5.5kg、別売のTC40カーボン三脚が2.3kgの軽量設計なことに加え、比較的軽量な鏡筒であればバランスウエイトを取り付けなくても使用できるため運搬や組み立ての際の負担を大幅に軽減できます。AM3より一回り大きく、搭載重量はバランスウエイト併用で最大20kg、バランスウエイトを併用しなくても15kgまで搭載可能です。ご使用の際はDC12V、5A程度以上の電流に対応できる電源が別途必要になります。DC12V出力の端子を使用する場合は十分な容量の電源をご用意ください。


新機能
スマートフォン等との接続方法にBluetoothが追加されました。
ZWO-152_10

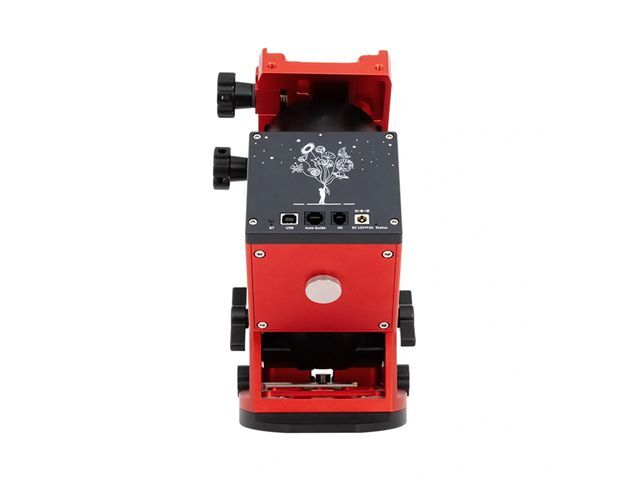

これにより本体パネル部の端子等の配置が変更されています。ステータス表示LEDが右に移動し、左にはBluetooth接続ボタンと表示LEDが追加されています


ケーブルマネージメント機能
ZWO-152_11

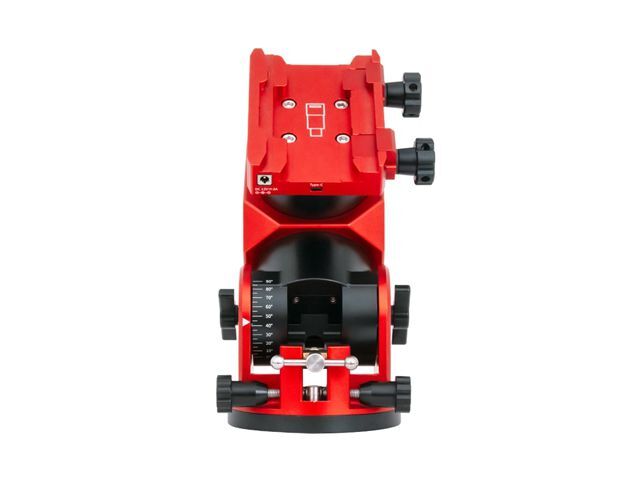

アリミゾ金具にDC12V出力(外径5.5mm、内径2.1mm、中プラス)の端子とUSB2.0 Type-Cの端子が装備されました。DC12V出力端子は3Aまでの電流量に対応する機器へ電力供給を行え、USB Type-C端子にはASIAIRとの接続に使用できます。これにより搭載物のケーブルの取り回しが行いやすくなっています。旧機種に搭載されていた赤緯体側面のDC12V出力端子は廃止となりました。また、配線の関係上アリミゾ金具を取り外しての運用はできません。


改良された機能
ZWO-152_12
本体各部の改良によりバランスウエイト不使用時の搭載重量向上、追尾精度の向上、低温環境での動作性向上を実現しています。他にも細かな変更が行われています。




波動歯車装置採用
ZWO-152_13
本体構造は波動歯車装置とシンクロベルトを採用した構造に最適化され、安定性が高くより正確な制御と300:1の減速比を実現しています。天体写真向けに開発された特殊な波動歯車装置を使用しており、非常に低い周期誤差と高いトルクを実現しています。工場出荷前に各個体ごとにPEカーブが測定され、記録された資料が付属します。



搭載重量
ZWO-152_14
小型の架台ながら強度に優れ、バランスウエイト併用時の最大搭載重量は極軸中心から鏡筒中心までの長さが20cmまでの範囲で20kgまでになります。バランスウエイト(別売)は極軸中心からバランスシャフト(別売)先端までの長さが25cmまでの範囲で5kg以下のものが使用できます。バランスウエイトは軸径20mm用のものが対応します。搭載物が15kg以下であればバランスウエイトは取り付けなくても使用可能です。



極軸傾斜角
ZWO-152_15

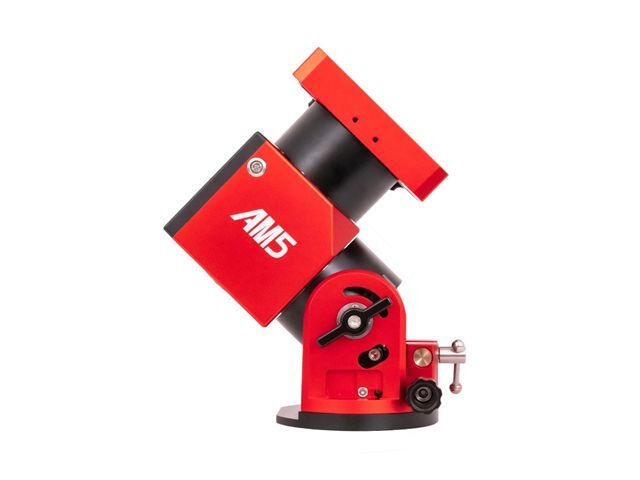

極軸の傾斜角を0°~90°まで変更できます。90°まで上げることで経緯台としても使用できます。



スマートフォンなどから遠隔操作可能
ZWO-152_16
2024年4月末時点で、iOS/iPadOS(11.0以降)、Android(8.0以上)の端末からWi-Fiによる無線操作で制御することができます。制御するソフトウェア「SkyAtlas」はApp StoreやGoogle Playから無料でダウンロードできますので対応する端末をご用意いただきご用意ください。USBケーブルを用い有線でPCと接続することもできます。付属のハンドコントローラから各軸の操作を行うことも可能です。



鏡筒取り付け部
ZWO-152_17
鏡筒を取り付ける規格はビクセン規格とロスマンディ規格のアリガタ金具に対応しています。



ASIAIRからの制御にも対応
ZWO-152_18
ASIAIR(別売)を併用することでASIのCMOSカメラ等との連携ができ、スマートフォンなどから一括制御することができます。



主な仕様
架台の種類:ドイツ赤道儀(経緯台としても使用可)
ドライブ:波動歯車装置+シンクロベルト
周期誤差:<±10"
PE持続時間:288秒
搭載重量:バランスウエイトなし:15kg以下、バランスウエイト併用時:20kg以下
架台重量:約5.5kg(アリミゾ金具含む)
アリミゾ規格:ビクセン規格、ロスマンディ規格兼用
駆動速度:0.5×、1×、2×、4×、8×、20×、60×、720×、1,440×(対恒星時)
電源:DC12V。待機時0.5A、恒星時駆動時0.7A、両軸高速駆動時1.2A
入力電源端子:外径5.5mm/内径2.1mm/中プラスのDCジャック
出力電源端子:外径5.5mm/内径2.1mm/中プラスのDCジャック ※3A以下まで
オートガイド端子:ST-4互換モジュラージャック
通信ポート:USB、Wi-Fi、Bluetooth

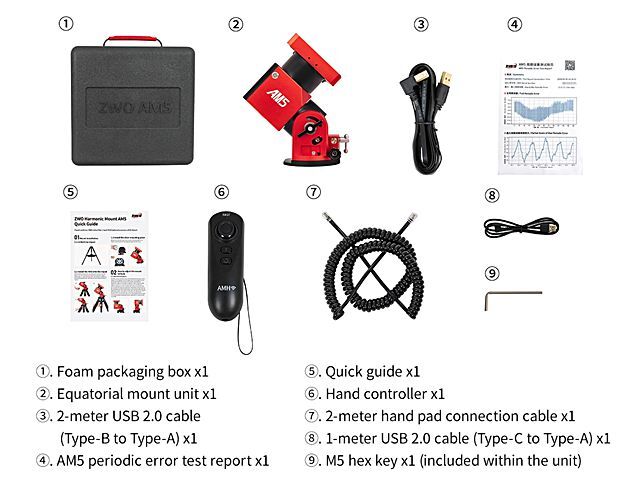

付属品:ケース、USBケーブル(2m)、ピリオディックエラーレポート、クイックガイド、ハンドコントローラ、ハンドコントローラケーブル(2m)、六角レンチ(5mm)




※極軸望遠鏡、各軸のクランプ、手動による微動機構は装備されていません。搭載重量の上限を超えて搭載させないようにしてください。三脚、電源、バランスシャフト、バランスウエイトは別売です。必要に応じて別途お求めください。
