冷却CMOSカメラデビュー応援キャンペーン
当店で冷却CMOSカメラをお買い上げの方には、この「冷却CMOSカメラデビューを応援！撮影～画像処理かんたんマニュアル」を差し上げております。すでにデジタル一眼レフカメラで天体撮影の経験が多少ある方にレベルを合わせ、冷却CMOSカメラをスムーズに使い始められるように書き上げた冊子です。もちろんご購入後の質問にも出来る限りお答えしますから、スターベース東京なら冷却CMOSカメラを安心してお求めいただけます！
※撮影にはSharpCap4.0（日本語版）を使用して解説していますが、冷却温度やゲインなどの要点は共通していますから、他のキャプチャソフトを使う際の助けにもなると思います。

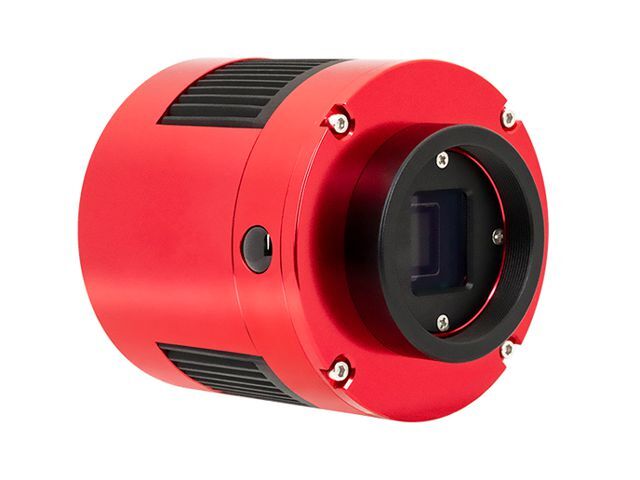

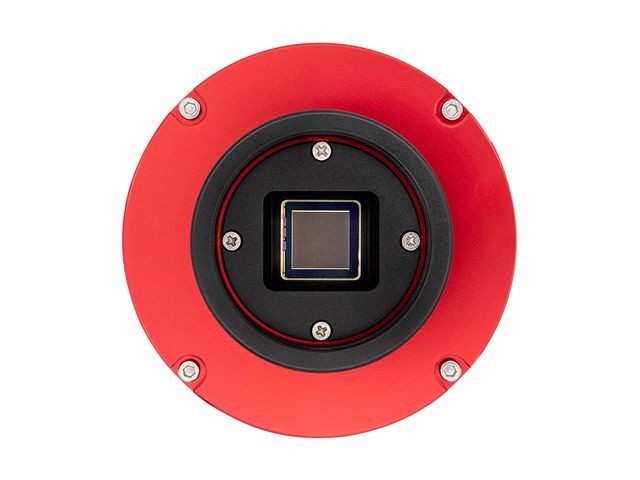

裏面照射型の1インチサイズカラーCMOSセンサーを搭載した冷却カメラです。撮像素子は「Sony IMX533」を採用しています。解像度3,008×3,008、ピクセルサイズ3.76μmの撮像素子で、1.0eという極低読み出しノイズ性能と高い飽和電荷容量(50ke)を実現しています。撮像素子は縦横比1:1の正方形の画角を持つもので、他のカメラとは異なった撮影表現を楽しむことができます。
裏面照射型のCMOS撮像素子は従来の前面照明型では光量損失を招く原因となる金属配線等を基盤背面に配置し、より多くの光を取り込むことができるようになっています。ソニーでは裏面照射型構造に最適化した構造を開発することにより高感度と低ランダムノイズを実現しています。
基本性能
1.0eという極低読み出しノイズ性能と高い飽和電荷容量(50ke)を実現しています。低ノイズ、高ダイナミックレンジを併せ持ち、優れた天体撮影特性を発揮します。

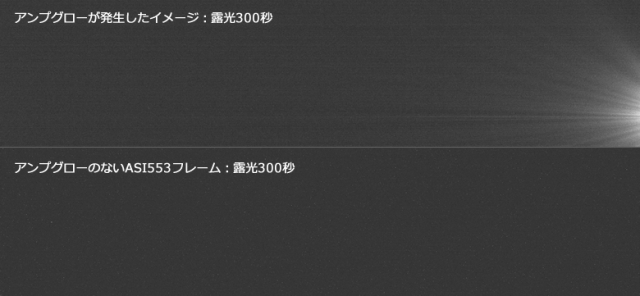

ゼロ・アンプグロー
画像周辺部で発生するアンプグローを抑制するゼロ・アンプグロー回路を搭載しています。長時間露光の際でもアンプグローの影響を受けずに撮影ができます。
ダークノイズ
バッファメモリ
搭載されているDDR3仕様の256MBバッファメモリにより安定したデータ転送を実現します。また、USB2.0ポート使用時での転送速度が遅い場合に発生するアンプ・グローの問題を最小限に抑えることができます。
ADC
採用されているADCは14ビットのもので広い諧調を実現しています。また、低照度特性の向上により暗い対象の撮影に威力を発揮します。解像度よりも感度を優先する使い方に向いたカメラです。

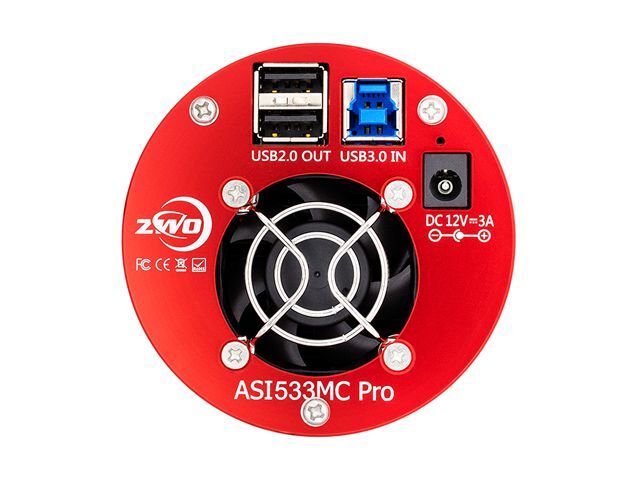

各種インターフェース
PCとの接続はUSB3.0で行え、最大解像度時でも20fpsのデータ転送を行えます(14bit時)。USB2.0のハブも備えており、フィルターホイール等の接続が行なえます。冷却機構は二段ペルチェ式で、外気温より35℃下げることができます。作動には十分な容量を持つDC12Vの外部電源が必要です。電源、電源ケーブルは付属しませんので必要に応じてお求めください。カメラの電源端子は外径5.5mm、内径2.1mmの中プラスのジャックが装備されています。電流が最大3A必要なためバッテリーの場合は十分な放電容量のあるものをご用意ください。ACアダプターを使用する場合は5A程度の電流容量のものを推奨いたします。
保護ガラス
保護ガラスはARコーティングフィルターを採用しています。可視光だけでなく近赤外線を透過しますので、可視光域での撮影時にはIR/UVカットフィルター等の近赤外線域を遮断するフィルターの併用を推奨いたします。
システムチャート
鏡筒との接続は様々な方法で行えます。カメラに標準付属の部品を使用して2インチ差し込みで接続する方法や、M42P0.75ネジで接続することができます。キヤノンEFマウント用かニコンFマウント用に限られますが、別売のマウントアダプターを併用することでカメラマウントの取り付けられた鏡筒やカメラ用レンズ(※絞りやピントリングの操作に制限がある場合があります)に取り付けることも可能です。他にも各別売の各種アダプターを併用することで様々な接続方法で撮影ができます。詳しくは冷却カメラシステムチャート(1)を参照してください。
主な仕様
センサー：Sony IMX533
センサーサイズ：11.31mm×11.31mm(1")
解像度：3,008×3,008(9MP)
ピクセルサイズ：3.76μm×3.76μm
最大解像度でのフレームレート：20fps(14bit、USB3.0)
シャッター：ローリングシャッター
露出時間：32μs-2000s
リードノイズ：1.0-3.8e
量子効率ピーク：80%
フルウェル容量：50ke
A/Dコンバータ：14bit
バッファメモリ：256MB DDR3
USBポート：USB3.0 Type-B(PCへの接続用)、USB2.0 Type-A×2(周辺機器接続用ハブ)
保護フィルター：AR Window
鏡筒への取付：31.7mm差し込み、M42P0.75ネジ込み、50.8差し込み(取扱注意)

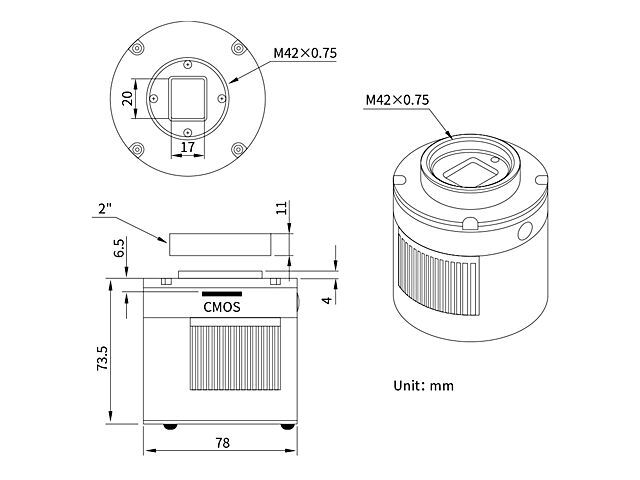

大きさ：78mm×73.5mm(突起部を含まず)
質量：0.47kg
フランジバック：17.5mm
冷却：2段階TEC冷却
電源：DC12V、最大3A
電源端子：外径5.5mm/内径2.1mm/中プラスのDCジャック
付属品：ケース、USB3.0 ケーブル(2m)、USB2.0 ケーブル(0.5m)×2、M42-M48アダプター、M42-M48エクステンダーリング 16.5mm、M42-M42エクステンダーリング 21mm、1.25"ノーズピース、T2→1.25インチ(31.7mm)フィルターアダプター、スペーサー×4、キャップ、クイックガイド
※動作には別途DC12Vの十分な容量を持つ電源が必ず必要です。冷却を行わない場合でも必要になり、USBのバスパワーでは動作しません。ドライバはZWO社のWEBサイトからダウンロードしてご使用ください。撮影用のソフトウェア等も必要に応じてダウンロードするか、対応する市販ソフトウェアをお求めください。このカメラはPC等から制御する必要があります。カメラ単体では撮影できません。オートガイド用のモジュラー端子は搭載されていません。
メーカーの方針により付属品の外観が予告なく変更される場合がございます。あらかじめご了承ください。
裏面照射型のCMOS撮像素子は従来の前面照明型では光量損失を招く原因となる金属配線等を基盤背面に配置し、より多くの光を取り込むことができるようになっています。ソニーでは裏面照射型構造に最適化した構造を開発することにより高感度と低ランダムノイズを実現しています。
基本性能
1.0eという極低読み出しノイズ性能と高い飽和電荷容量(50ke)を実現しています。低ノイズ、高ダイナミックレンジを併せ持ち、優れた天体撮影特性を発揮します。
ゼロ・アンプグロー
画像周辺部で発生するアンプグローを抑制するゼロ・アンプグロー回路を搭載しています。長時間露光の際でもアンプグローの影響を受けずに撮影ができます。
ダークノイズ
バッファメモリ
搭載されているDDR3仕様の256MBバッファメモリにより安定したデータ転送を実現します。また、USB2.0ポート使用時での転送速度が遅い場合に発生するアンプ・グローの問題を最小限に抑えることができます。
ADC
採用されているADCは14ビットのもので広い諧調を実現しています。また、低照度特性の向上により暗い対象の撮影に威力を発揮します。解像度よりも感度を優先する使い方に向いたカメラです。
各種インターフェース
PCとの接続はUSB3.0で行え、最大解像度時でも20fpsのデータ転送を行えます(14bit時)。USB2.0のハブも備えており、フィルターホイール等の接続が行なえます。冷却機構は二段ペルチェ式で、外気温より35℃下げることができます。作動には十分な容量を持つDC12Vの外部電源が必要です。電源、電源ケーブルは付属しませんので必要に応じてお求めください。カメラの電源端子は外径5.5mm、内径2.1mmの中プラスのジャックが装備されています。電流が最大3A必要なためバッテリーの場合は十分な放電容量のあるものをご用意ください。ACアダプターを使用する場合は5A程度の電流容量のものを推奨いたします。
保護ガラス
保護ガラスはARコーティングフィルターを採用しています。可視光だけでなく近赤外線を透過しますので、可視光域での撮影時にはIR/UVカットフィルター等の近赤外線域を遮断するフィルターの併用を推奨いたします。
システムチャート
鏡筒との接続は様々な方法で行えます。カメラに標準付属の部品を使用して2インチ差し込みで接続する方法や、M42P0.75ネジで接続することができます。キヤノンEFマウント用かニコンFマウント用に限られますが、別売のマウントアダプターを併用することでカメラマウントの取り付けられた鏡筒やカメラ用レンズ(※絞りやピントリングの操作に制限がある場合があります)に取り付けることも可能です。他にも各別売の各種アダプターを併用することで様々な接続方法で撮影ができます。詳しくは冷却カメラシステムチャート(1)を参照してください。
主な仕様
センサー：Sony IMX533
センサーサイズ：11.31mm×11.31mm(1")
解像度：3,008×3,008(9MP)
ピクセルサイズ：3.76μm×3.76μm
最大解像度でのフレームレート：20fps(14bit、USB3.0)
シャッター：ローリングシャッター
露出時間：32μs-2000s
リードノイズ：1.0-3.8e
量子効率ピーク：80%
フルウェル容量：50ke
A/Dコンバータ：14bit
バッファメモリ：256MB DDR3
USBポート：USB3.0 Type-B(PCへの接続用)、USB2.0 Type-A×2(周辺機器接続用ハブ)
保護フィルター：AR Window
鏡筒への取付：31.7mm差し込み、M42P0.75ネジ込み、50.8差し込み(取扱注意)
大きさ：78mm×73.5mm(突起部を含まず)
質量：0.47kg
フランジバック：17.5mm
冷却：2段階TEC冷却
電源：DC12V、最大3A
電源端子：外径5.5mm/内径2.1mm/中プラスのDCジャック
付属品：ケース、USB3.0 ケーブル(2m)、USB2.0 ケーブル(0.5m)×2、M42-M48アダプター、M42-M48エクステンダーリング 16.5mm、M42-M42エクステンダーリング 21mm、1.25"ノーズピース、T2→1.25インチ(31.7mm)フィルターアダプター、スペーサー×4、キャップ、クイックガイド
※動作には別途DC12Vの十分な容量を持つ電源が必ず必要です。冷却を行わない場合でも必要になり、USBのバスパワーでは動作しません。ドライバはZWO社のWEBサイトからダウンロードしてご使用ください。撮影用のソフトウェア等も必要に応じてダウンロードするか、対応する市販ソフトウェアをお求めください。このカメラはPC等から制御する必要があります。カメラ単体では撮影できません。オートガイド用のモジュラー端子は搭載されていません。
メーカーの方針により付属品の外観が予告なく変更される場合がございます。あらかじめご了承ください。
